Телевизор Сапфир 401-1 VS видеокамера

Больше
01 фев 2014 08:58 - 01 фев 2014 12:23 #1 от zak
zak создал тему: Телевизор Сапфир 401-1 VS видеокамера

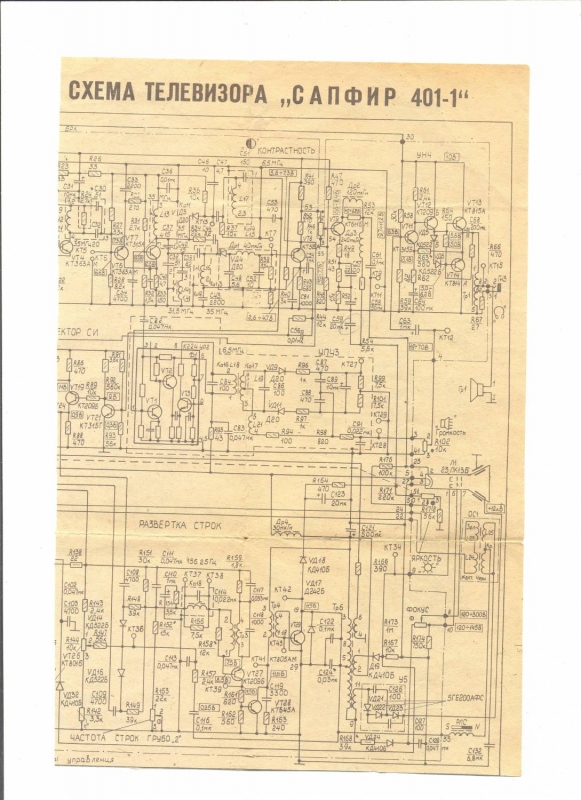

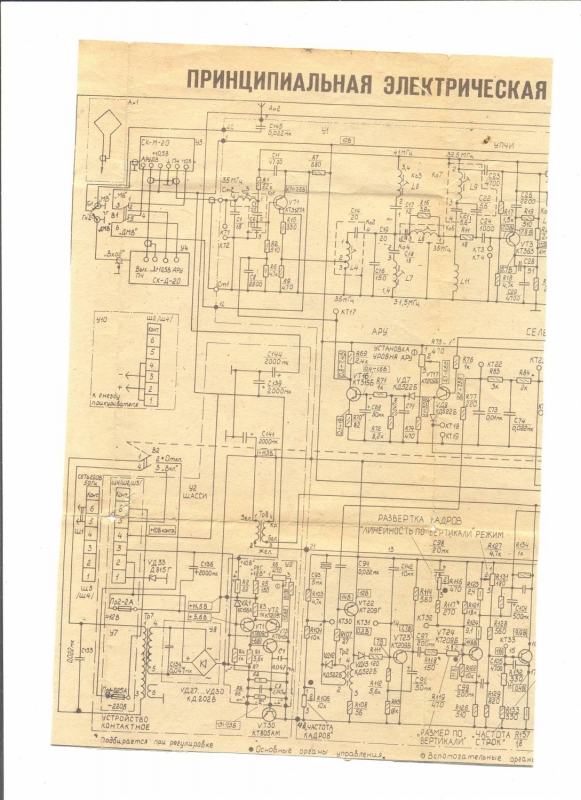

Всем здрасти!! появилась необходимость установить камеру наблюдения на проходной имею видеокамеру которая толкает аналоговый сигнал и старючий сапфир 401-1.. знаю что сигнал надо подать на видеоусилитель телевизора, но не селен в них помогите найти точку разреза дорожки и впайки тюльпана в телевизор !!!! схему нормальную ненашел в инете нашел только на 2х кусках скан!!!




предпологаю что это база транзистора VT8 но не уверен!!


Все всем разобраляся ;) я оказался прав, единственное надо отстегнуть диод д4
Вложения:
Последнее редактирование: 01 фев 2014 12:23 пользователем zak.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
16 сен 2014 16:33 - 16 сен 2014 16:35 #2 от Kolobokk
Kolobokk ответил в теме Телевизор Сапфир 401-1 VS видеокамера
Подавать видеосигнал нужно на вход видеоусилителя. Схема подключения в аттаче.
Вложения:
Последнее редактирование: 16 сен 2014 16:35 пользователем Kolobokk.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
