усилитель на 6ж1п

тестером проверь ножки нити накала, они должны прозвонится! :silly:
затем включи напряжение 6.3 вольта на эти ножки и всё... нити накала должны светится!!!
:evil:
а потом будешь уже анодное напряжение подавать - на анод! :whistle:
у тебя перепутаны ножки на лампе... скорее всего... :pinch:

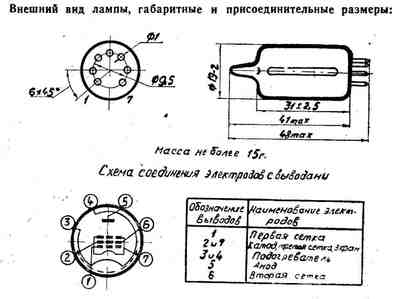

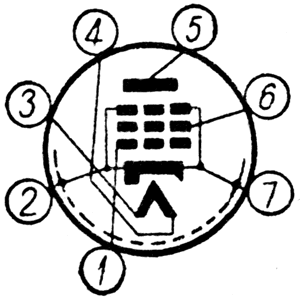

Схема соединения электродов лампы 6Ж1П со штырьками: 1 - первая сетка; 2 и 7 - катод, третья сетка и экран; 3 и 4 - подогреватель (накал); 5 - анод; 6 - вторая сетка.

6Ж1П
(пентод высокой частоты с короткой характеристикой)
Пентод 6Ж1П предназначен для широкополосного усиления напряжения высокой частоты.
Применяется в ультракоротковолновой и телевизионной аппаратуре.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 7.







Номинальные электрические данные
Напряжение накала, В 6.3
Напряжение на аноде, В 120
Напряжение на второй сетке, В 120
Сопротивление в цепи катода для автоматического смещения, Ом 200
Ток накала, мА 175 +- 15
Ток в цепи анода, мА 7.5 +- 2.5
Ток в цепи второй сетки, мА 3.2
Крутизна характеристики, мА/В 5.2 +- 1.4
Крутизна характеристики при напряжении накала 5.7 В, мА/В 3.4
Эквивалентное сопротивление внутриламповых шумов, Ом 1800
Входное сопротивление на частоте 60 МГц, кОм от 12 до 25

нет, не перепутал, в печатке на начале темы видно, что все ок.буд проверять лампы.

Василий пишет: .по идее должны гореть нити накала, но они не горят, плюс к тому как то никак не реагирует все на включение анодного напряжения +140. вывод : лампы нерабочие?
п.с. первый прибор на лампах своими руками, может что то не учел

Василий, вы писали что будете питать нити постоянным током через LM317 - это аналог КРН12* может не хватить силы тока - будет греться LM317 вместо нитей накала. Хотя справочник обещает 1,5А, но чтот не верится.
Думаю на холостом ходу LM будет выдавать 12V, а при подключенных нитях 9V.

да вообще то я хотел делать с Лм, но запускал без нее.просто диодный мост и кондер на 2200 мкф. запитывал таким вот трансом(соединял 21-22, и снимал на накал с19 и 24 клеммы)
www.mariklab.ru/reference/transformers-tan/TAN12.html
один нюанс: могут ли повлиять сильно два светодоида с резюками 10 ком, и релешка на 12вольт которой я комутирую 140 вольт переменки на анод(реле в разрыве перед выпрямителем стоит)?
