Терморегулятор для холодильника

Триггер может включать в себя 1 транзистор. Управление тиристором постоянным током. Преимущества - проще схема и легче запуск тиристора т.к. он будет работать на индуктивность (обмотки двигателя). Недостаток это сравнительно большой ток управления, но гасящий резистор и стабилитрон типа Д814 металостеклянный с током в 10 - 20 мА справятся. Всё же на ОУ схема проще и легче в настройке. Но, хозяин - барин.
От вилки (не знаю как расшифровать сабж) параллельно всей этой трихомудии будет выкл освещения холодильника, схема разморозки, если таковая есть.
Типа этого не хотите попробовать изготовить?

Схема заманчива, да. Но не вижу триггер Шмидта. Он не нужен из-за задержки термоинерционной системы?

Сабж = subject, здесь используется в значении "рассматриваемый прибор", "тема обсуждения". Типовое значение этого сокращения в форумах.

Схема будет работать так же, как и в описании по ссылке. с той лишь разницей, что при включении тиристора, напряжение со схемы снимется. Так будет с каждым полупериодом. Пока температура холодильника выше нормы. Если опустится ниже нормы, тлка открываться не будет, тиристор перестанет включать компрессор. Терморезистор типа ММТ-4.
___________________________________________________
Смотрел схему по вашей ссылке. Думаю, что в холодильнике она работать не будет т.к. там нагрузка питается одними положительными полупериодами. (Нет переменного тока, что для эл.двигателя необходимо). Может быть нагревательный элемент и будет греться, хотя вызывает сомнение питание ОУ импульсами положительных полупериодов. Никогда такого не делал и ранее таких схем не видел.
_____________________________________________________

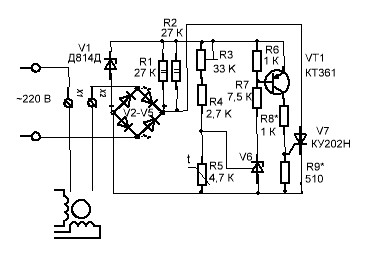

зте, мне схема понравилась. Я тут конструирую одну хрень, так собирался делать термореле на ОУ. Теперь попробую на TL431. Не скоро буду делать (в течении 2х месяцев). Если будете её делать сообщите о результатах. Нарисовал номиналы деталей, но могу быть не прав. Рисовал "на глазок", приблизительно.

Диоды V2-V5 КД202Р. Ещё лучше какие нибудь 10 А х 400 В.

Переделка требуется простейшая - поставить диодный мост и готово!

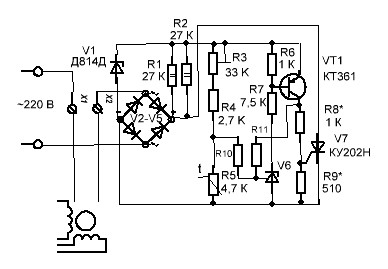

На счёт "готово" считаю, что это не так. Я вот что подумал - будет как то не к лицу, если холодильник будет без конца включаться при повышении температуры камеры на 10е доли градуса. По этому решил ввести в схему регулятор гистерезиса. Резисторы R10, R11. Резистор R10 можно установить подстроечный, и уже в процессе работы холодильника установить требуемый гистерезис срабатывания. Ориентировочно резистор R10 - 10 кОм, резистор R11 - 1 МОм.
