Лабораторник из АТХ

Больше
09 фев 2015 17:29 - 09 фев 2015 17:47 #21 от Николай Петрович
Николай Петрович ответил в теме Лабораторник из АТХ

Doc пишет: господа а насчитать резистор из куска медной проволоки, религия не позволяет?

Ну так это, наверное, и имеется в виду - не из железа ведь! Алюминий паять трудно. Конечно, манганин или константан более бы подошел, но где взять?!
А резисторы получаются очень даже ничего!!! Только провод нужен толстый, что бы не грелся. Или в несколько проводов. Про намотку Дос сказал абсолютно правильно, делать нужно только так. Но, можно ещё и так: сложить провод пополам (получится как бы 2 провода, конци с одной стороны) и мотать как обычно.
Да вы не пугайтесь, провод будет не очень длинный.
Последнее редактирование: 09 фев 2015 17:47 пользователем Николай Петрович.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
10 фев 2015 14:54 - 10 фев 2015 14:56 #22 от zak
zak ответил в теме Лабораторник из АТХ

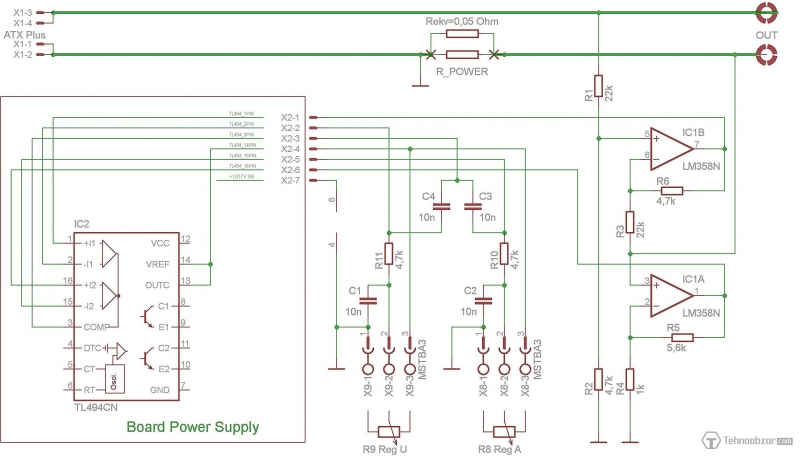

Ребят вот тут нет ошибок? просто на первой схеме переделки 13-14 ноги не спаиваются вместе а тут они соединены... по даташиту непойму что это за элемент в ШИМе!
поясните пожалуйста что это за ноги!! что за функцию они выполняют!!
Вложения:
Последнее редактирование: 10 фев 2015 14:56 пользователем zak.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
10 фев 2015 16:00 #23 от zak
zak ответил в теме Лабораторник из АТХ

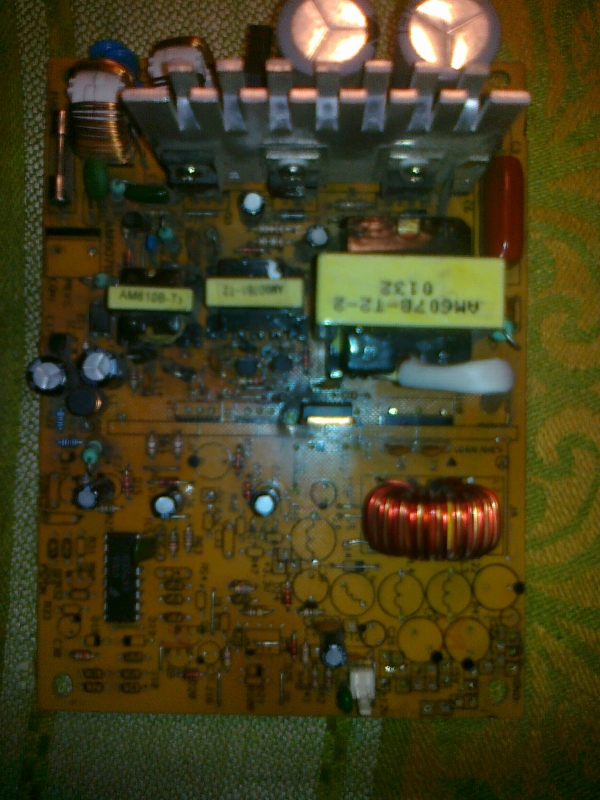

ну вроде все убрал лишнее! жду резисторы (нашел таки в инете) пока стряпаю печатку под LM. (Работа мешает поэтому делаю все ооочень медленно :))
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
23 фев 2015 07:49 #24 от zak
zak ответил в теме Лабораторник из АТХ

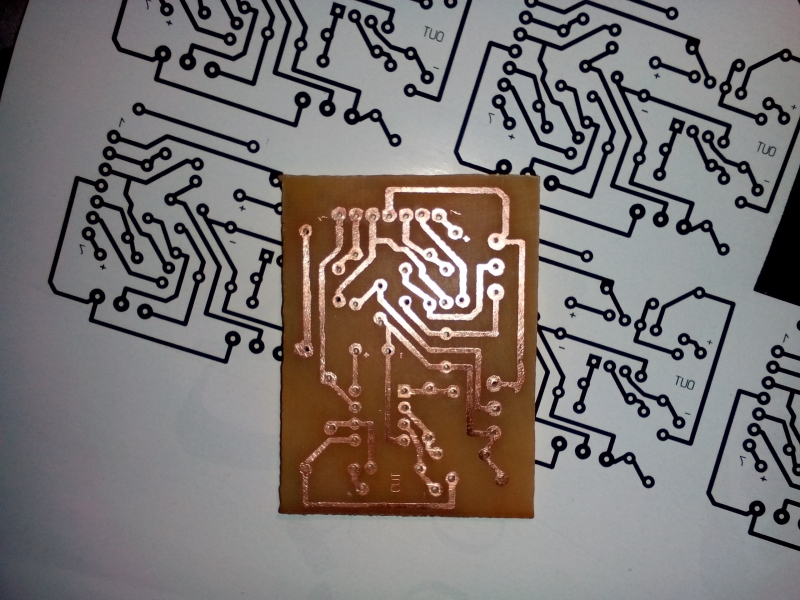

ну вот первый раз делал печатку на лазернике... худо бедно но получилось)
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
23 фев 2015 07:56 - 23 фев 2015 07:57 #25 от zak
zak ответил в теме Лабораторник из АТХ

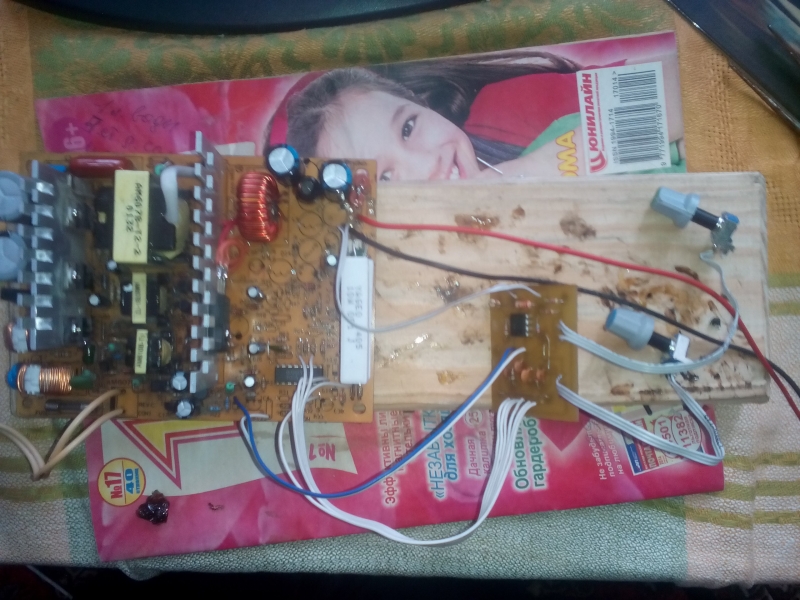

Собраный прототип) заработал сразу.. регулируется от 0.8в до 25 вольт.. лампочка от стопа авто сгарела как бенгальскй огонь аж контакты внутри оплавились) (крутнул неловко) ограничение по току тоже работает замечательно ( выяснил когда спалил вторую лампочку)) лампочек больше нету нагружать нечем)) теперь проблема сделать какуюнибудь лицевую панельку! потом посмотрю что получилось на выходе на осцелографе ( кстате он у меня старенький до 100кГц смотрит тока --- хватит посмотреть выход? вроде шим на 60кГц работает?) и посаветуйте в чем нарисовать панельку (программу) и с чего проще но со вкусом ее сделать?
Вложения:
Последнее редактирование: 23 фев 2015 07:57 пользователем zak.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
