В общем как ты говорил, сделать можно. Потребляет твой девайс макс. 150 ma. Если у него есть свой стабилизатор по питанию, то можно ещё проще, рассчитать и поставить сопротивление по закону ОМА. А вот если твой девайс критичен к перепадам, то лучше конечно подать со стабилизатора. Если нет кренки, можно сделать на LM317 как вариант. На худой конец вышеперечисленная схема. Только на вход (после диодного моста ) желательно поставить конденсатор, будет только лучше.

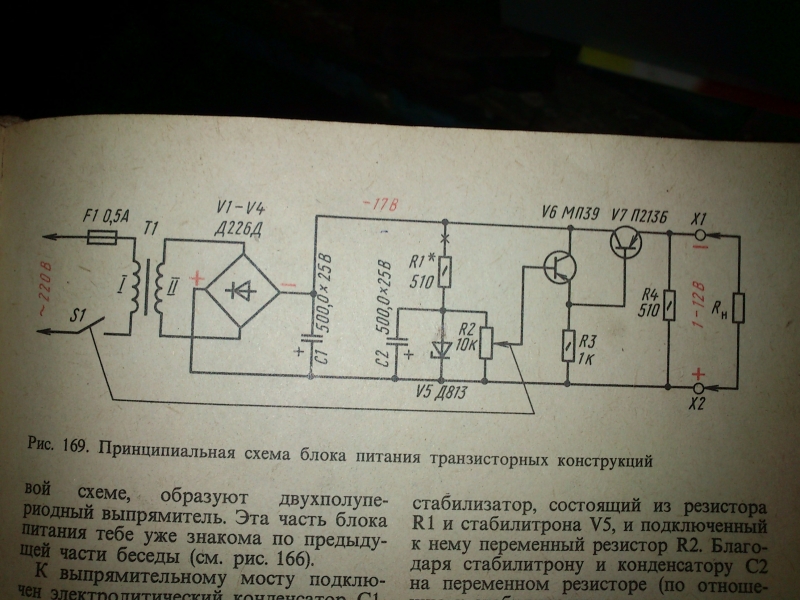

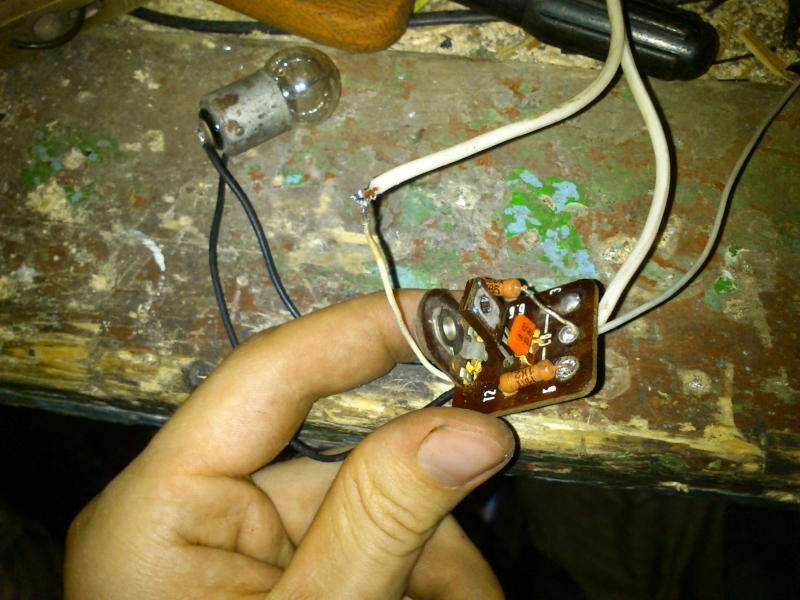

Стас, во-первых ты дважды напечатал одно сообщение, во-вторых у меня нет LM317. Конденсатор на 1000мкф уже стоит. Собирал я твою схему, еле разобрался короче. Регулирует полностью 0-12В без нагрузки, с нагрузкой (лампочка 12В 10 Вт) лишь чуть светит когда реостат в крайнем положении. Собрал старую проверенную схему (7 лет назад собирал).

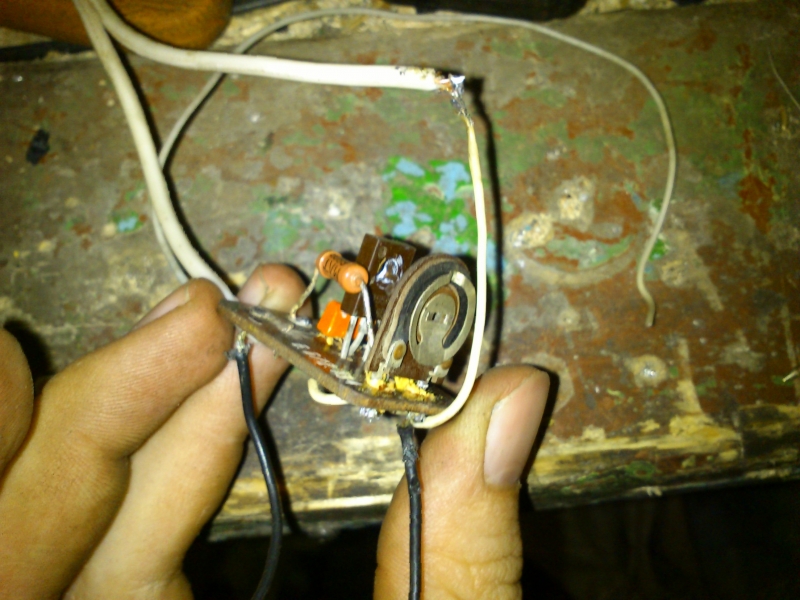

Жалко ставить мощный КТ805, поставил КТ961, ток К-Э 1,5А, этого хватит, и на управление им КТ315. Всё отлично регулируется, но транзюк сразу нагреваться начинает. Такой и оставлю эту мини-монтажную плату

Блин, правда два сообщения, сори. Просто я по телефону ещё разговаривал и видимо замкнуло у меня. А транзистор греется с какой нагрузкой? С 10 вантовой лампой? Но в любом случае желательно установить радиатор, всё-таки с 16 вольт до 5-ти.

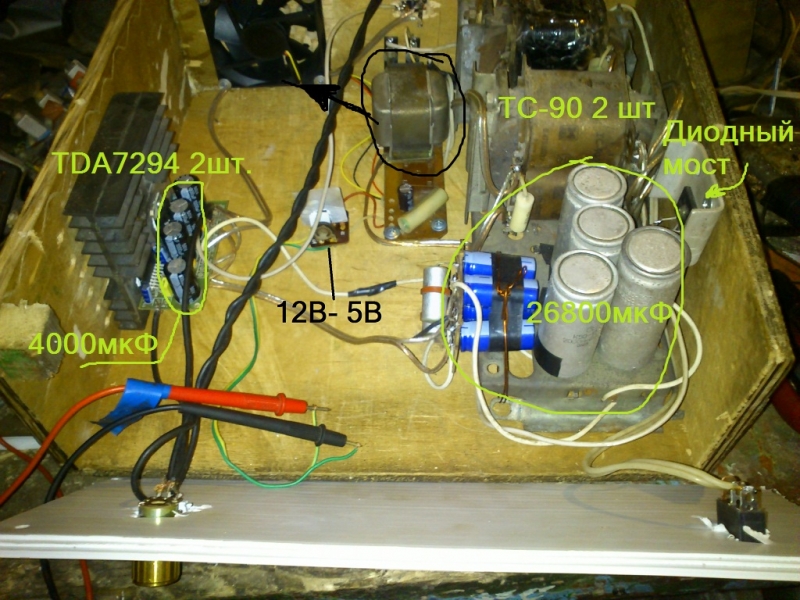

так удали сообщение, ато много постов темы уже . работаю над радиатором фото полагается

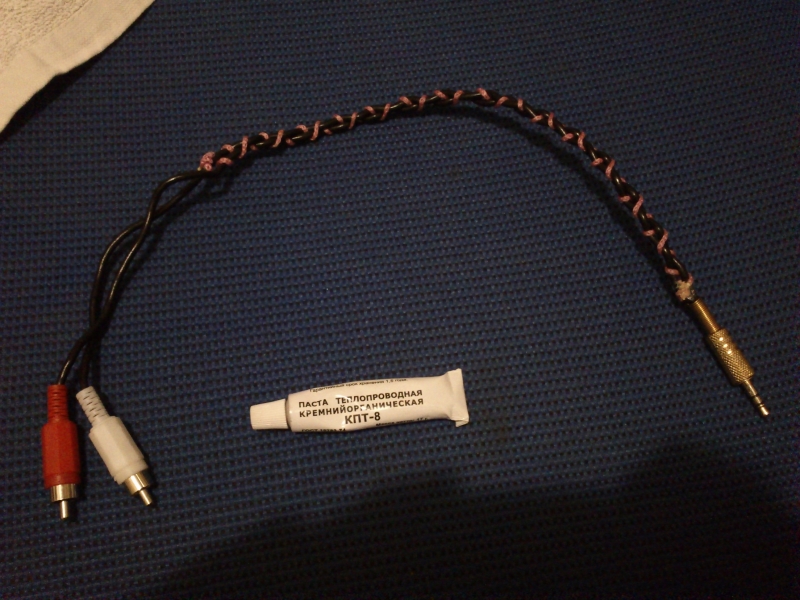

Весь рынок оббегал (и авторынок тоже), нигде нет экранированного 2х жильного кабеля. Пришлось делать самому.



Наводок 0

Буду подключать...
