Преоброзователь Видео сигнала

Rrenovatio пишет: селектор синхроимпуль­сов соединяет сигналы и потому они у тебя и идут одним проводом, но пойми чудес не бывает это два разных сигнала и они идут от разных источников ( строчный и кадровый генератор... или что там у тебя стоит без разницы)
поэтому нужно отследить по схеме где у тебя стоит этот фазовый детектор
и взять сигналы до него!
или спаять что то типа этого "селектора синхроимпуль­сов" он разделит сигналы в два провода и ты его подключишь:

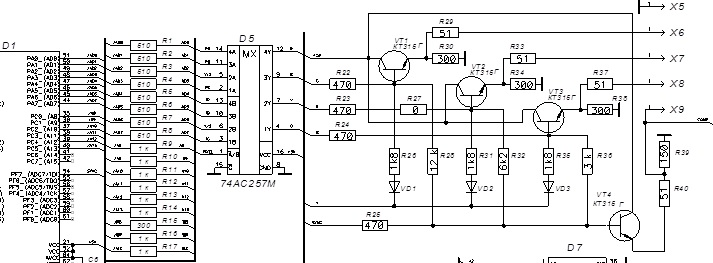

отнюдь - у меня синхронность формируется непосредственно процессором (ATMEGA 128)

Rrenovatio пишет:

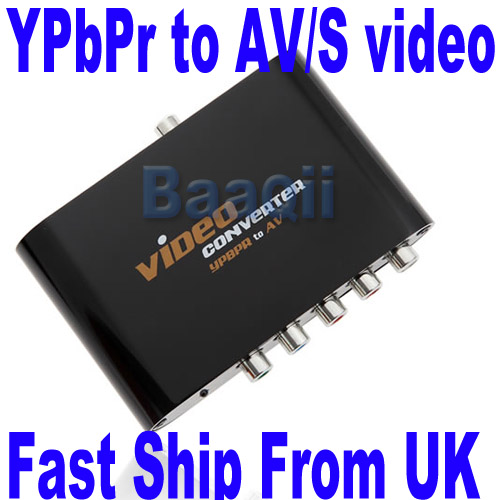

это конвертор ypb а не RGB

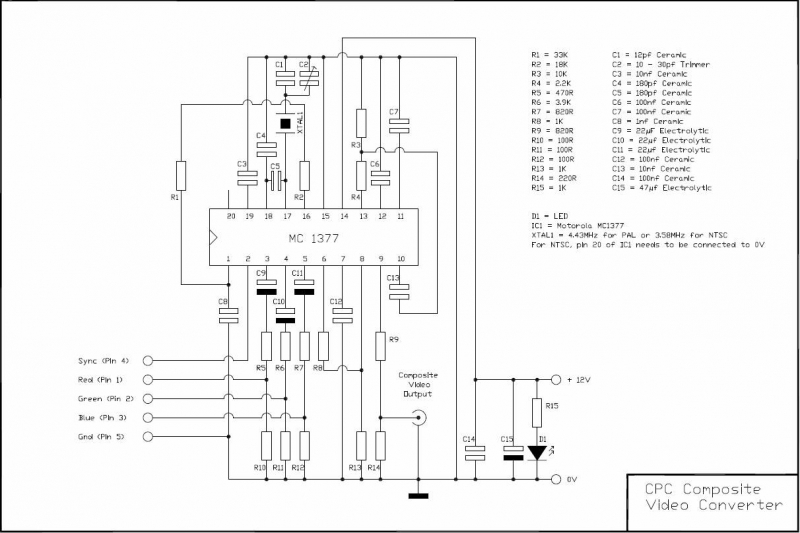

а такой:



описания правда нет и качество г... но всё же...
:whistle:

вот это уже похоже на правду

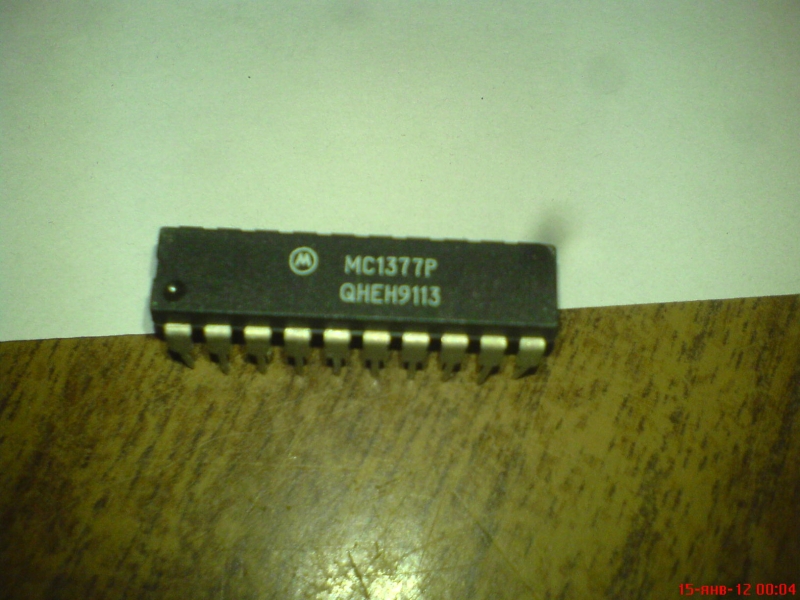

МС1377Р - всё дело в ней!

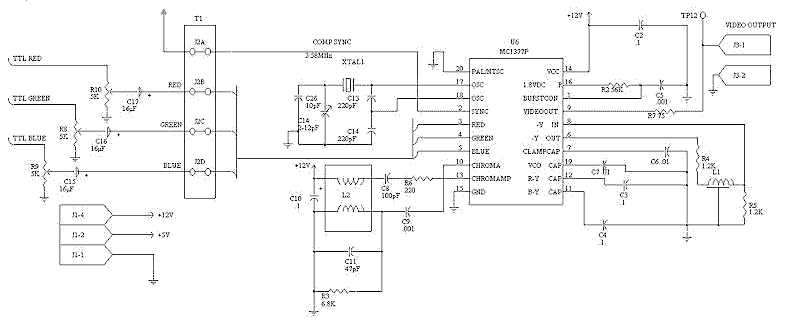

нашёл получше, помоему тоже самое...



а вобще тут помоему то что тебе нужно!
vrtp.ru/index.php?showtopic=19839

в последнем посте чел пишет: Всё получилось, кодер работает нормально!
желаю всех благ в повторении...
