Преоброзователь Видео сигнала

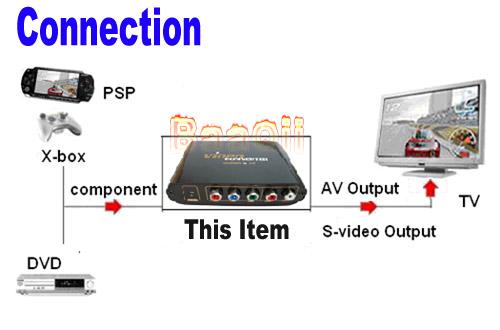

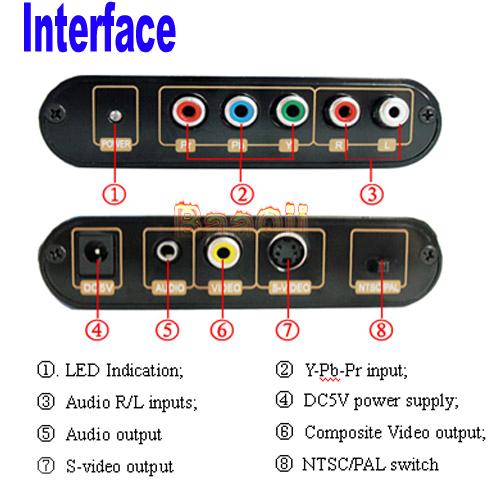

в этих схемах опять таки синхронизации строчная и кадровая идут по отдельным проводам (разделены) а у меня они идут в смеси (один провод)

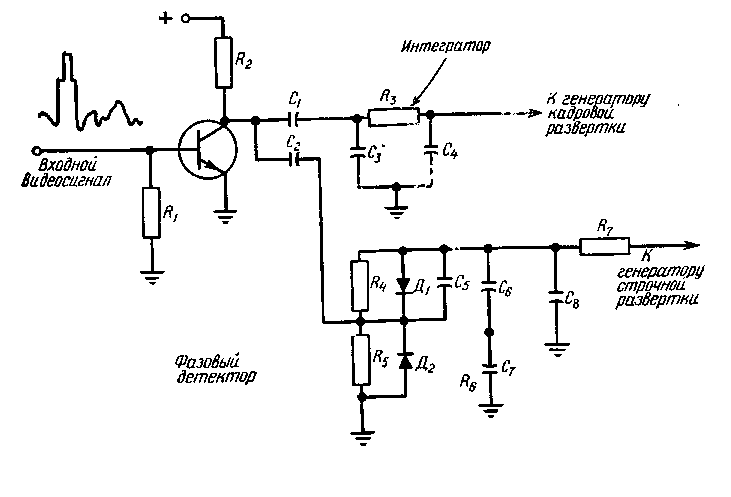

дружище, у тебя в схеме должно стоять что то типа этого:



селектор синхроимпуль­сов соединяет сигналы и потому они у тебя и идут одним проводом, но пойми чудес не бывает это два разных сигнала и они идут от разных источников ( строчный и кадровый генератор... или что там у тебя стоит без разницы)
поэтому нужно отследить по схеме где у тебя стоит этот фазовый детектор
и взять сигналы до него!
или спаять что то типа этого "селектора синхроимпуль­сов" он разделит сигналы в два провода и ты его подключишь:

к схеме

потому как с одним проводом схем ещё как бы не встречал...
:silly:

В каждом сигнале, что R, что G, что B идёт порог строки и кадра. Т.е. кажная строка одним сигналом, между ними строчный синхроимпульс. После 365 строк идёт кадровый импульс, он по длине гораздо больше. Синхронизация идёт именно по ним. Как они разделяются из видеосигнала (что в сущности сигнал контрастности) я представление имею. Но чтоб назад суммировать три сигнала в один - я не встречал и не задумывался над этим.

и обратно с одного в три! ну это так для инфы...



we.easyelectronics.ru/autoelectro/podkly...-cvbs-v-rgbsync.html
