TV чудит! Samsung BioVision CK-7271WP

6 й вывод модуля 1С802 свободен, никуда не припаян.
просто в плате отверстие и он туда воткнут!
на трансформаторе вывод 12 вместо 155 вольт, всего 12 :blink:
плата со схемой расходится в некоторых деталях...
но принцип тот же!
на конденсаторе с814 по идее должно быть сетевое напряжение,
но этого кондёра там нету.

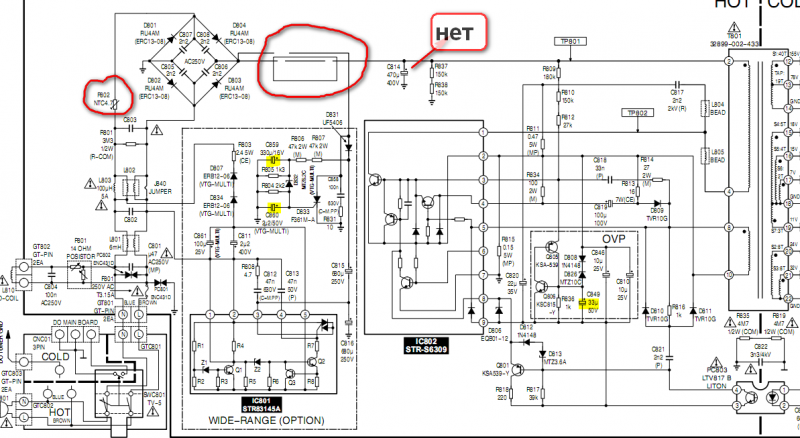

и не пойму что они в обозначении (обвёл красным) имели в веду?
и F802 (тоже обведён) не терморезистор?

т.к. с814 нету
по факту мне нужно замерить напряжение на ноге 2 трансформатора и корпус,
там должно быть сетевое напряжение (+ и - )

если его там нет! то где оно может потеряться?
а если оно там есть значит что то с модулем 1С802???

я полагаю работа оптопары такова: минус сверху идёт на фототранзистор, когда зажигается внутри светодиод он открывает его и минус проходит на базу транзистора с801, тот также открывается и подаёт его на 8 ногу сборки, и дальше по схеме, типа сборка запускает трансформатор!!!
как то так.
но светодиод должен же от чего то засветится (напряжение)
я так думаю что это какая то защита! типа срабатывает что то, светодиод тухнет,
и минус отключается от сборки и транс отключается...

Р 802 служит для облегчённого запуско телека, в момент включения в сеть. Померте его сопротивление должно быть несколько Ом 5 - 10 Ом.
Оптопара это стабилизация напряжения. что бы минус появился, блок должен запуститься.

чёт я запутался... тогда получается нет сетевого напряжения, жаль сейчас замерить на 2 ноге трансформатора не могу...
телек в гараже...
тогда теряется в том месте что обвёл....
:huh:
а что это за устройство или деталь какая ???
первый раз вижу такое...

Кондёры 815,816 есть? На них есть напряжение? Они вместо того, которого нету. 814го, Наверное так. ТО, что обведено, в середине, должно быть перемычки, как включено зависит от модели.
Нужно померить напругу на симисторе. Если нет напруги на выводе 2 тр-ра, тогда собака зарыта где то в модуле 1С801 или до него.
