Заменить кнопку

Doc, читайте внимательней - все входные ноги! Они рассчитаны на то, что там будет 1 или 0. Производство отечественных м.схем не имеет сюда никакого отношения. Т.к. у 176, 564 и т.п. серий, отечественного производства, все входные ноги должны быть куда - то подключены. К 1 или 0. Про 155 серию просто не помню, поэтому и посоветовал обратиться к литературе.

У серии 155 входные ноги подключаются к +5 В через резистор 1кОм (лог.1) или на общий провод (лог.0)

Николай Петрович пишет: Doc, читайте внимательней - все входные ноги! Они рассчитаны на то, что там будет 1 или 0. Производство отечественных м.схем не имеет сюда никакого отношения. Т.к. у 176, 564 и т.п. серий, отечественного производства, все входные ноги должны быть куда - то подключены. К 1 или 0. Про 155 серию просто не помню, поэтому и посоветовал обратиться к литературе.

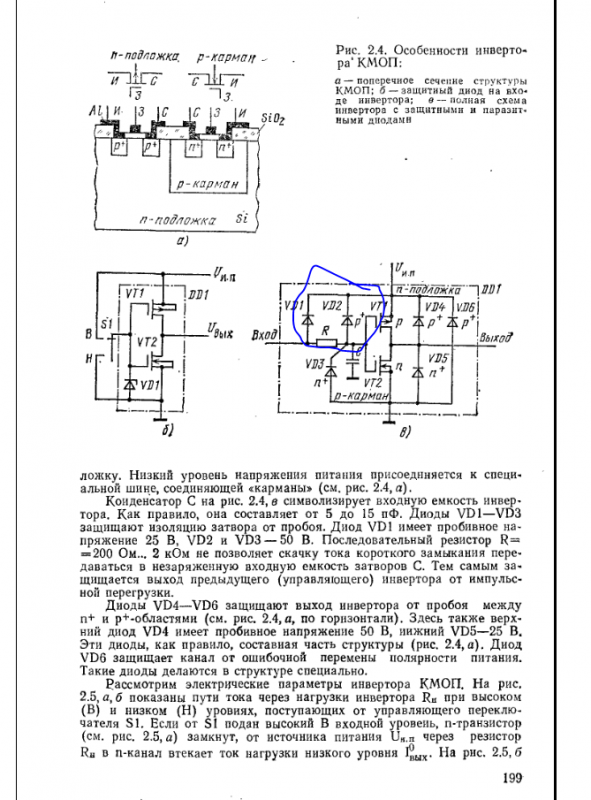

абсолютно не верно! У отечественных микросхем серии ТТЛ И КМОП имеется внутренний "подтягивающий" резистор на "+" что создает логический "1" на всех "отрытых" входах! почитайте внимательно первые 20 страниц справочника Шило "популярные цифровые микросхемы" ,а у импортных аналогов такого резистора нет.

Цитата:
При подключении микросхем серии К 176 ни один из их входов не должен быть свободным, даже если какой-либо элемент в микросхеме не использован. Эти входы должны быть или соединены с используемыми вхо­дами того же элемента, или подклю­чены к проводнику питания или обще­му проводу в соответствии с логи­кой работы микросхемы (см., например, рис. 4.а и 5,а). Конец цитаты.
Оригинал (к слову, их много)

radiochainik.narod.ru/k176_1.htm

это статься "писаря" из радио, который учился в институте и теперь клепает статьи не понимая, что пишет.
