Генератор с последовательным LC-контуром

.

нашёл. вот, там позырь ! ))

prntscr.com/auuktq

prntscr.com/auulga

prntscr.com/auum55

prntscr.com/auumlu
/тут ты - обрадуешься ! ))/

короче ребята - штудируйте эту ссыль ! )))
prntscr.com/auun1c

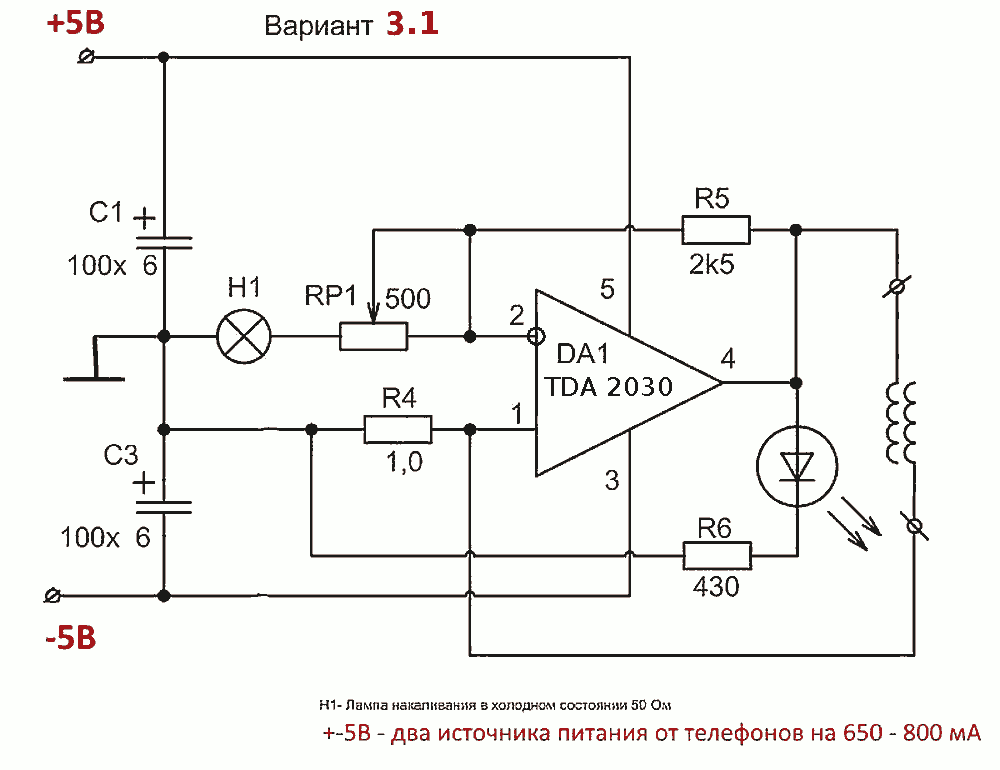

Посмотрел, улыбнуло Но в настоящее время делаю генератор на TDA2030 вот такой:



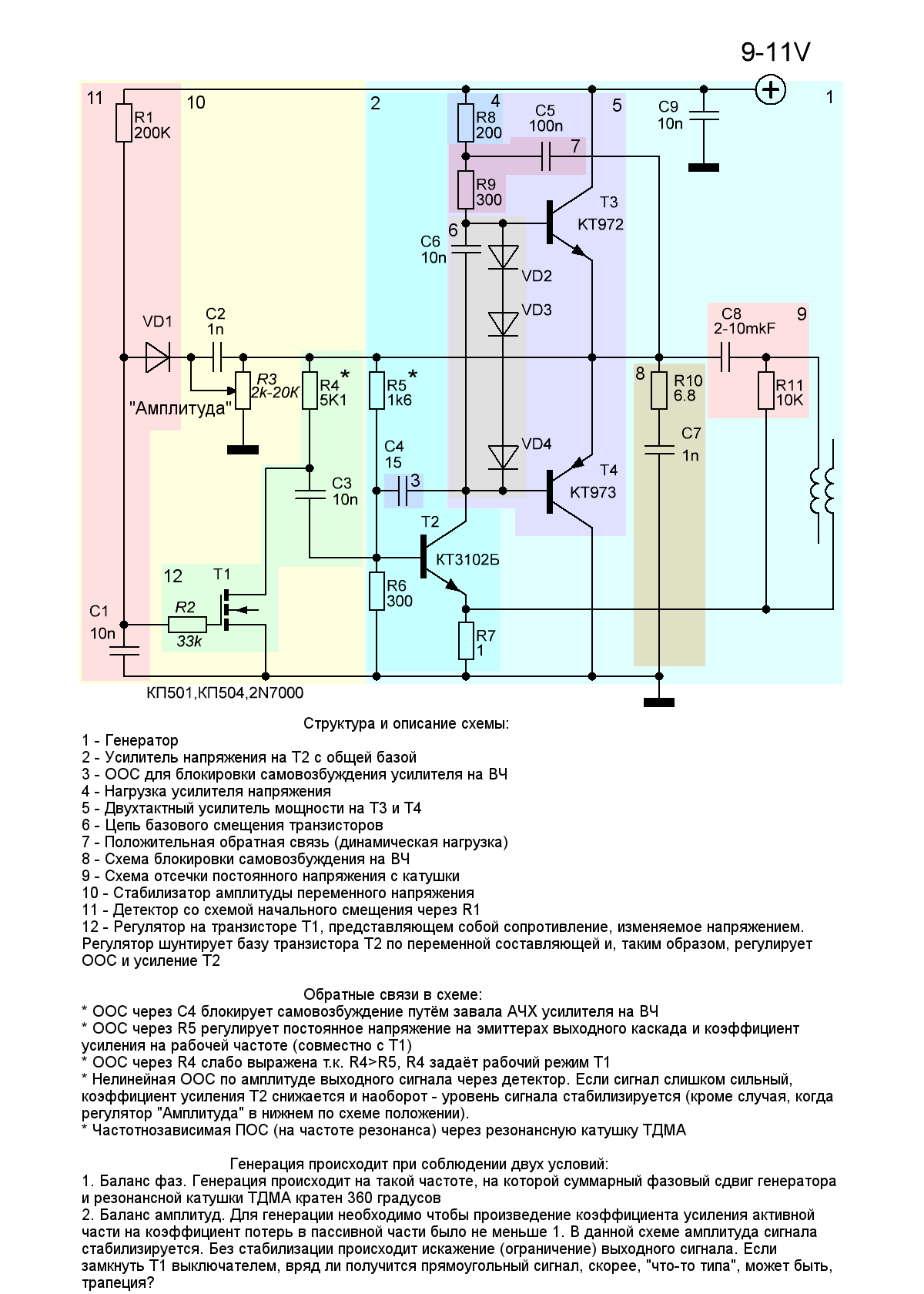

Потом наверно ещё на транзисторах сделаю вот такой, но с некоторыми своими изменениями:



И потом, если мне всё это не надоест, сделаю ещё гкч на гг1. Схему ещё не думал.

Для 2030 - у тебя нет пары ДШ, с выхода на питаниЯ ... ))
Да и сама 2030 ...
а) биполярная технология... /питание низковато = кпд слаб ((/
б) вряд ли удачнА выше 50 кгц ((

О ! У тебя есть формула расчёта собственной емкости
*длинно-цилиндрической* катушки, в зависимости от
D /диаметр каркаса/;
L /длина навивки/;
d /диам провода/
???

З.Ы. наверное нужно ещё и диэл проницаемость материала каркаса
вводить, если вторую обкладку кондёра - изнутри трубы наклеивать...
/хотя у тебя - этим занимается перемещение внутренней катушки )))/

ТэДэАшка заработать не захотела - слишком высокая частота, а внутри слишком много деталей, которые копят задержку сигнала и, в результате, АФЧХ усилителя разваливается в хрень

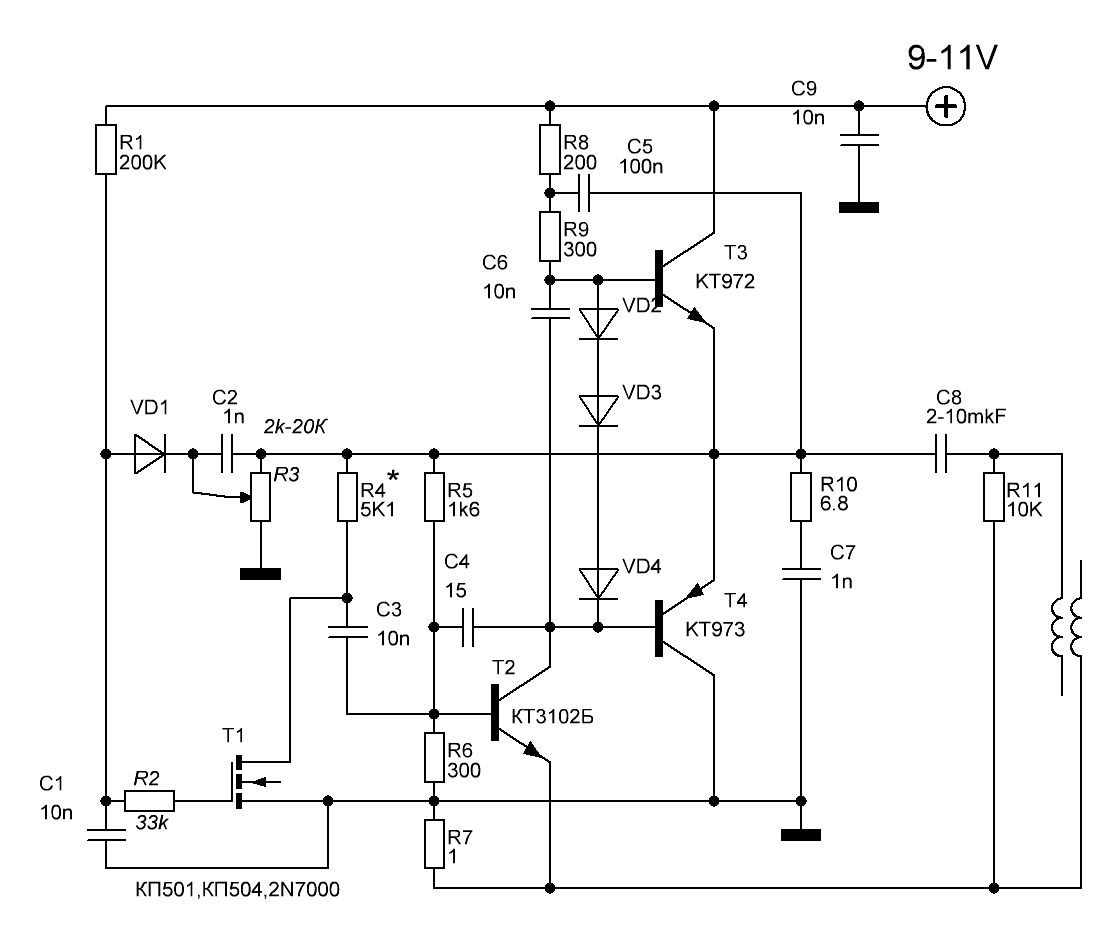

Собрал вот такую схему:



В итоге, частота на моей катушке получилась почти 600кГц, так что не удивительно, что ТэДэАшка не запахала...
