Правильно понимаю? - между катодом ( точка F) и анодом (М1) стоит разрядник и, параллельно ему, конденсатор 1 мкФ. Рис #3. Схема по рис #3?

да точно так!
вот:

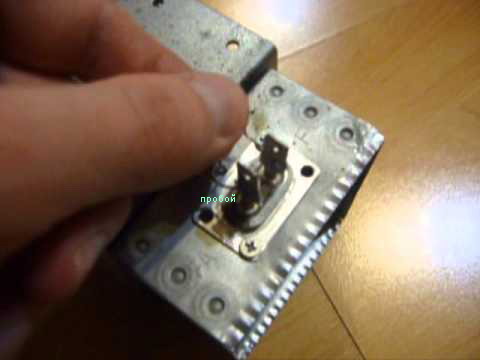

затем отпаивают контакты, выламывают проходные конденсаторы
(так как они пробиты)
внутри корпуса (там место есть), подпаивают другие (навесные)
любые 390 пф, 10 - 15 кВ. я такие ставлю.
на провода контактов, одевают термоусадочную трубку,
я в три слоя делаю (одел первую - обжог, вторую и т.д.)
вставляется всё на место и ваш магнетрон ещё здорово поработает!
единственное что нужно ещё сделать то подпилить бортик, вокруг контактов,
что бы увеличить зазор (что б опять не пробило!!!)

и вот как раз в этот зазор пробоя разрядник!
конденсатор можно и большей ёмкости, сильнее будет бахать!
я поставил тот что под руку попался...
1 мкФ

я вот подумал: наверное в момент пробоя возникает ЭМИ (электромагнитный импульс)
плазма живёт не долго, но в сам момент пробоя идёт бросок напряжения!
вот на него и реагирует магнетрон...
увеличивая свою мощь на выходе!
выбросить с чашки почти всё кофе, по всей микроволновке...
так распотрошить картошку - мог только маньяк!
:blink:

Проверьте исправность диода и напряжение на обмотке 3.

Петрович да всё уже работает!
я поигрался поэкспериментировал, всё уже снял!
на место всё поставил, скрутил,
так что всё уже работает, всё ок!

микроволны ещё послужат в мирных целях.
