как правильно измерить напр-я на двухполярном БП

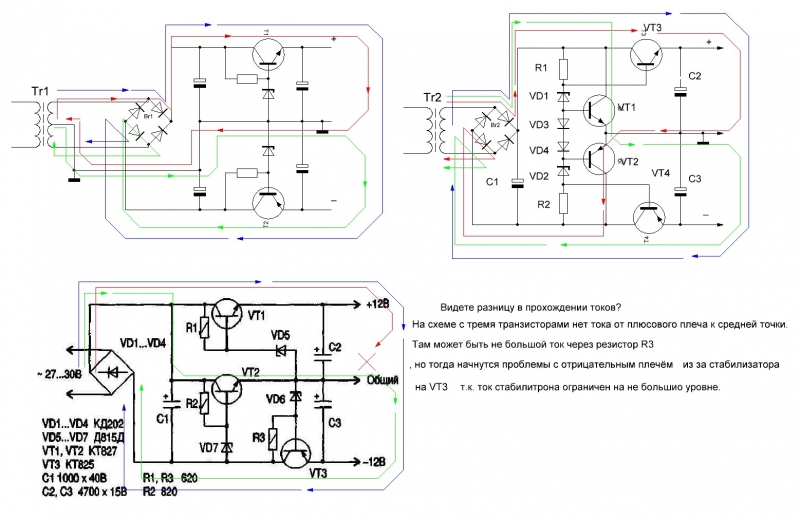

Может кто не понимает разницу в схемах? Привожу движение токов нагрузки по схемам:


Кроме того, напряжение на R3 или базе Т3 будет расти пропорционально току через R3. Следовательно, напряжение плюсового плеча будет уменьшаться. Или есть другое развитие событий При росте напряжения на R3, транзистор Т2 закроется обратным напряжением со стабилитрона Д6. Когда пытаюсь полностью разобраться с работой схемы, приходит на память шутка - загадка - Кто вперёд появился курица или яйцо?
Doc, может поместим мою схему на сайте? Такого в нете нет. По крайней мере мне не удалось найти похожую схему. Могу подготовить материал.

ребята всем спасибо - поставил я в схему стабилитроны Д815Д, теперь все нормально все работает -теперь на каждом плече примерно 12 вольт и суммарное 24 вольта, всем спасибо за помощь тему можно закрывать

нагружать пробовали?

конечно - все лампочки горят одинаково

Генеально Никто и не сомневался, что там есть "синий" ток.
