Как сделать усилитель напряжения из операционного

Больше
20 фев 2012 14:45 #61 от Max
Max ответил в теме Re: Как сделать усилитель напряжения из операционного
А можете изобразить на схеме подключение этого самого резистора? (если можно)

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
20 фев 2012 19:15 #62 от Вячеслав
Вячеслав ответил в теме Re: Как сделать усилитель напряжения из операционного

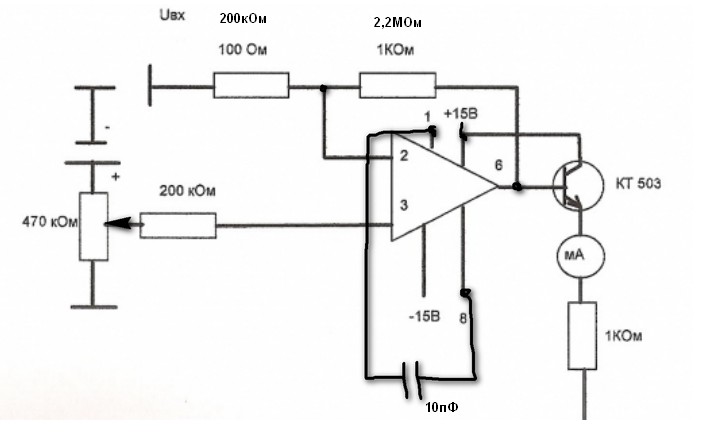

Вот нарисовал номиналы сопротивлений, и добавь конденсатор на 10-33пФ между 1-ой и 8-ой ножкой.
Вложения:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
23 фев 2012 00:34 #63 от Alexander Kobets
Alexander Kobets ответил в теме Как сделать усилитель напряжения из операционного
Подключение переменника именно такое как нарисовал Вячеслав. Просто у тебя он был подключен после стакана с измеряемой жидкостью, а надо до него. А после стакана достаточно одного постоянного резистора 470КОм подключенного на массу. Но оптимального значния я не знаю - надо пробовать.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
23 фев 2012 07:56 #64 от Вячеслав
Вячеслав ответил в теме Re: Как сделать усилитель напряжения из операционного
Чёт я тебя не понял, как до стакана? Сопротивление в стакан?
Пусть сначала отпишется по проделанной работе.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Больше
23 фев 2012 11:56 #65 от Alexander Kobets
Alexander Kobets ответил в теме Как сделать усилитель напряжения из операционного
Да, именно. Регулировать надо образцовое напряжение.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
