Генератор на лампе ГУ10А

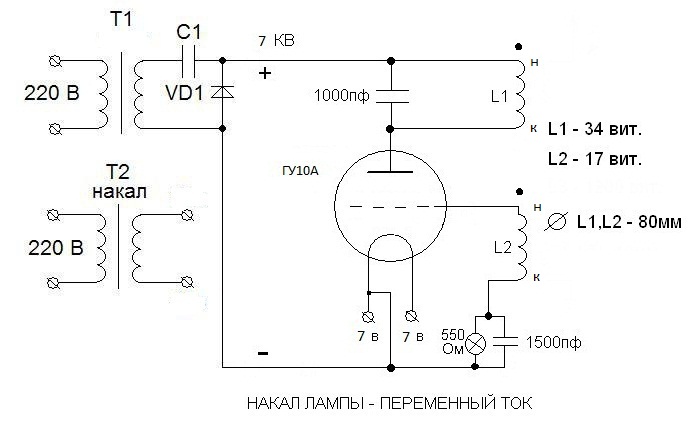

А что схема. Ну генератор. Будет работать, куда денется! Начала и концы обмоток соблюсти нужно. Вот пожалуй и всё. Диод на 20 А. и на напряжение 10 кВ. если мощность 100 кВт. Диаметры уж больно большие (обмоток) для 14 А., вроде как не реально. С1 - чёрт знает, формулу искать нужно. Может ИЛЬЯ поможет. Но 4 мкФ явно очень мало.

С1 VD1 - ?

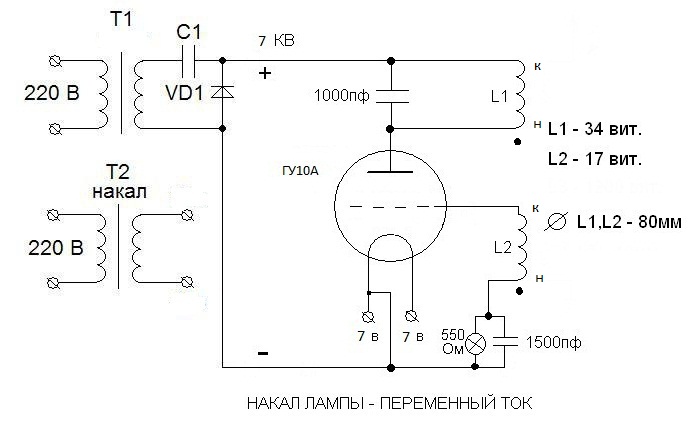

Подкорректировал схемку:
обязательно С1 - на 4 мкф. или можно поменьше?
или нужен ли он там вобще?
и диод по мощности до 1 А или выше нужно?

можно вообще диодный мост без кондера, просто модуляция будет. Ну и соответственно средняя мощность упадет. Качество сигнала тут значения не имеет, это не передатчик.
А вот дросселя и блокировочные кондеры, по вч, обязательно ставь. Иначе помехи в сеть пойдут, а это не солидно

начало - конец на катушках правильно?
или с другой стороны нужно... :blink: :blink: :blink:
хотя какая разница там начало или тут.

Вроде правильно. Главное начала или с верху или с низу. Да, но Т1 то 120 - 150 кВт. Это подстанция, без малого! Или я что пропустил? Даже если Т1 сделать 3х фазный, ток первички 200 - 300 А. Мне кажется это перебор.
