Генератор на лампе ГУ10А

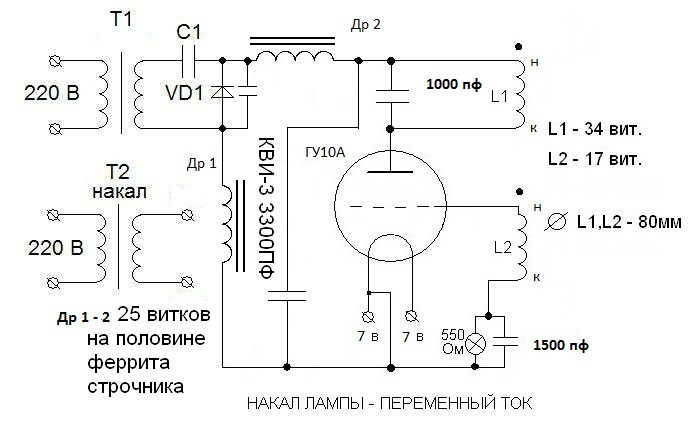

как то так:

и вот ещё думаю может вместо лампы параллельно конденсатору 1500 пф
поставить всё же резистор мощный!
хотя греться будет сильно ... уж лучше лампа ватт на 500!
это так мысли вслух...

Конденсатор работает по схеме удвоения напряжения. Намотать вторичку на 7 кВ. сложно очень. Сложно и на 3,5 кВ. Я не пугаю - просто предупреждаю. Лампа бужет лучше ограничивать ток, будет его стабилизировать. Дросселя мотаются на половинках строчника,но строчник в сборе. (не разъединён). Начала и конци то же нужно соблюдать. А вообще, мне кажется, что тебе моя писанина не интересна. Хозяин - барин. Зря нарисовал кондёр параллельно диоду. Толку с него никакого, только мощность будет забирать. Если диаметр 80 мм это не диаметр провода а самой катушки, тогда это очень маленькая катушка для такой мощности.

Трансформатор есть.
Залит маслом, тяжеленный!
вот с него и думаю 10 кв взять,
на первичку поставлю ограничение, что б напругу снизить до 7 000!

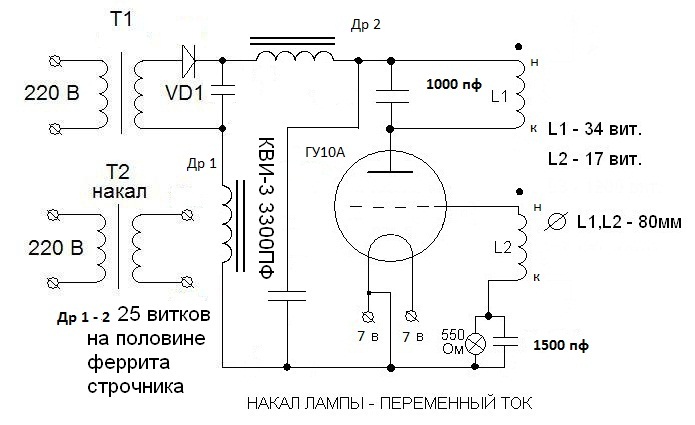

умножение ненужно - значит первая схема отвалилась!
через кондёр мощь потеряю...
а через диод возьму всё!
а вот с катушками буду экспериментировать...

Здесь Вы, наверное, правы. Вот я только теперь думаю как ограничить мощность схемы, что бы не сжеч транс? А может на первичку тиристорный регулятор? И мощность и напряжение регулировать можно а? 7 кВ. не эталон.при уменьшении напряжения, уменьшится и мощность. Т.к. тиристоры уменьшат действующее значение тока. И ещё.Если с транса использовать только один полупериод ( 1 диод) тогда транс намагнитится и перестанет работать.
