передатчики на 3 мгц.

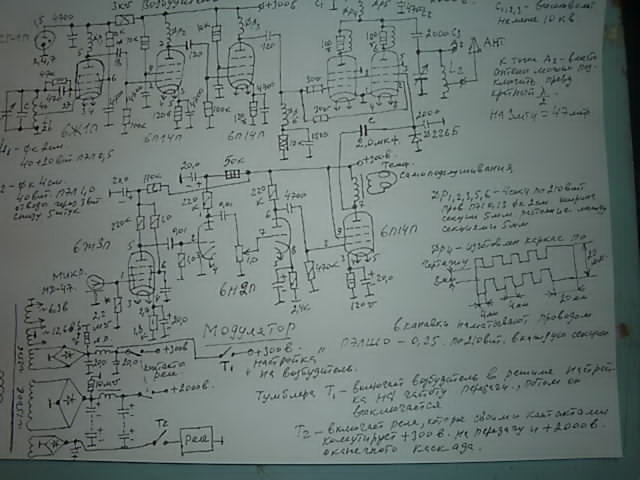

Продолжение :roll:

Можешь посмотреть на сайте 6П3С.ру там много схем:roll:

ясно.
Привет ).

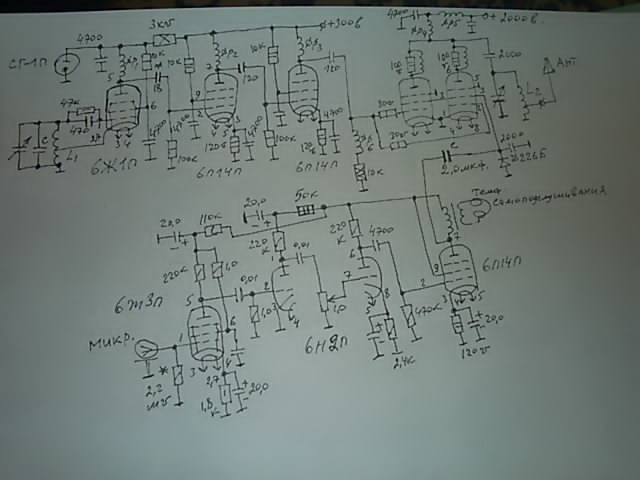

Посмотрел твой передатчик с модулятором ),неплохо для начинающего ).
Ну.... а , что , собирай ), работать должен , только в модуляторе или еще 1 каскад усиления на половинке 6н2п поставь , а то чувствительности у него маловато , а так ничего.
Только мне не в кайф работать на маще менее киловата (, то ли дело рагатку ГУ 81М запустиш и все тебя слышат и мало кто тебе мешает ), а на этой лампочке работать не интересно (.
НО к этому апарату если линейник зацепить на ГУ 81М , то тоже неплохо получится , жалко правда что стоит всего 1 лапочка на выходе (, маловато будет мащи на раскачку линейника (.
Надо бы штуки 3 их поставить , хотя тоже дело , если твой апаратик взять , сигнал его усилить 3я такими же лампами в земле , потом дальше подать на ГУ 81М , то должно весьма неплохо получиться ).

А диодный модуль вещ хорошая , только тогда на анод этой лампы надо 1,5-2 номинала подавать , вот тогда он путем будет шарить ).
Успехов ).

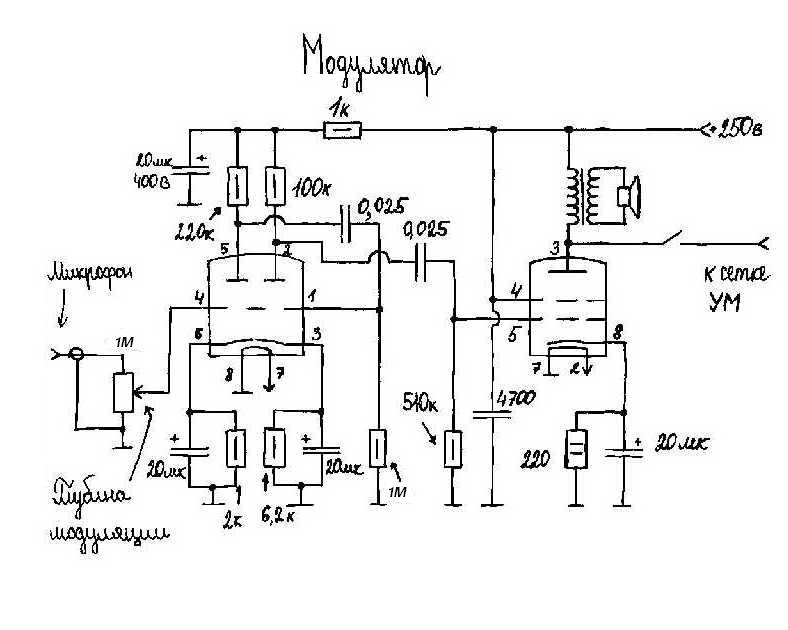

Есть другая схемка

Продолжение
