"Чистая синусоида"

При попытках подать на триггер сигнал с другого генератора, с синусоидальным напряжением, не увенчалась успехом... сигнал искажается и в итоге получается то же самое!!! Модифицированная синусоида!!!
Генератор на микросхеме к561тм2 - так толком и не запустился... при добавлении общего провода на ножки 3 и 5 - генератор заводится... но сигнал очень слабый (недостаточно для работы триггера и открытия ключей...) - нужен ещё дополнительный усилитель... вообщим целый геморрой... с транзистором кт117 всё заводится без проблем и работает устойчиво...,!!! что бы добиться на выходе синуса нужны другие заморочки... только вот какие???...

характеристики преобразователя:
холостой ход - 235 вольт 3 ампера
нагрузка 60 Вт - 210 вольт 6 ампер
частота 50 Гц устойчива

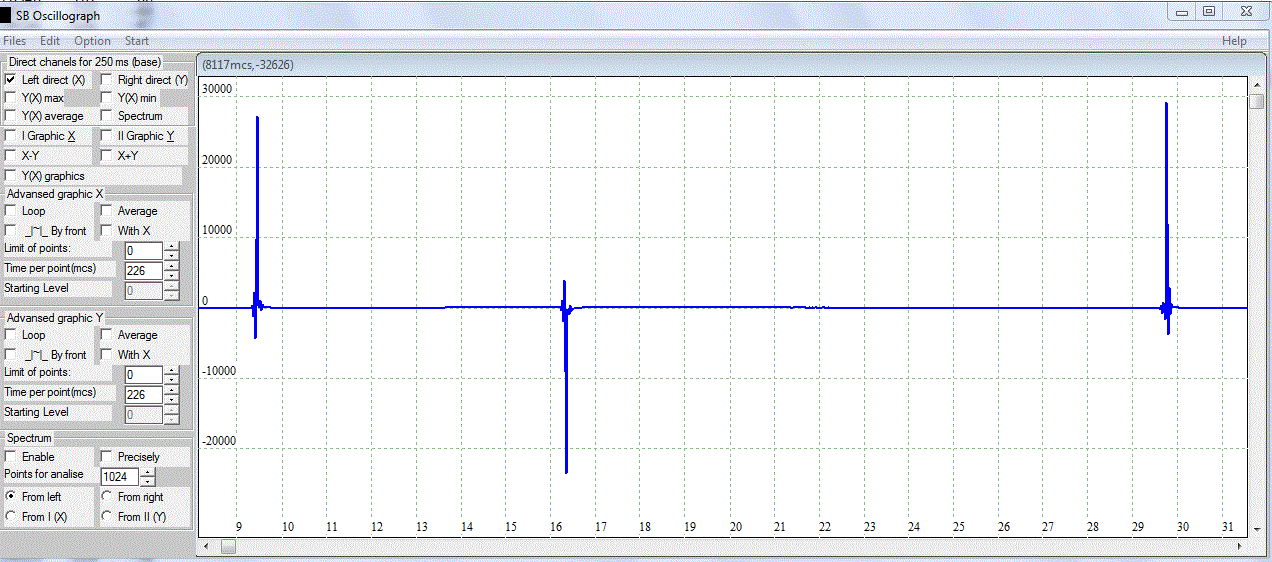

осциллограмма прилагается:

www.reduktorntc.ru/produkt_4/pdf ... pinfo.html
По другому синусоиду при высоком КПД вряд ли получить можно

RA9SQO пишет: www.reduktorntc.ru/produkt_4/pdf ... pinfo.html
По другому синусоиду при высоком КПД вряд ли получить можно

Значит не зря я таки плотоядно поглядываю в сторону старого автомобильного генератора

Rrenovatio пишет: При попытках подать на триггер сигнал с другого генератора, с синусоидальным напряжением, не увенчалась успехом... сигнал искажается и в итоге получается то же самое!!! Модифицированная синусоида!!!

Эх. Бяка все это Либо имеем нормальную синусоиду с низким КПД, либо имеем хрень с "ихтиандром" (С) твой...
ИМХО раскачать 2 плеча на транс не получится синусоидой. Каким путем пойдем? Вплотную уже задумываюсь о преобразователе через мотор-генератор... Подумалось: а может каким нибудь механическим путем можно синусоиду из постоянки сделать? Кроме мотор-генератора? Но как? Пока не могу даже предположить, как обеспечить параболу в том синусе. Либо прямоугольник либо вообще ничего...

P.S. Смотел я тут недавно у друга на осциллографе сигнал с преобразователя "чистый синус". Честно скажу, от твоей осциллограммы отличается не сильно. Так что фуфло тот "синус"

Да вот вам и синусоида. Сделал на 555 таймере генератор, посмотрел на осциллографе, получилось вот что. А написано, что должны быть квадратные импульсы. По расчету периодичность получилась правильная, но квадрата то нет.
