Индукционная печь - рабчая-ли схема?

Но я пока не здаюсь - буду разбираться с ней.
Кандёры питания заряженные остаются - не поглащает схема энергию.

для разрядки, чтоб в схеме поковырятся можно было. подпояй паралельно кандерам резисторы килоом по 50.

а почему не работает? что диагностировал? ток анодный мерил, хотябы.

тут напряжение смещения за счет сеточного тока. когда гегерации не, сеточный ток небольшой, а значит и смещение не большое. следовательно анодный ток большой должен быть, для ламп вредно. Это один из недостатков, в получении напряжения смещения, таким способом.
Я-бы последовательно с минусовым проводом источника питания, резистор включил, для контроля анодного тока.

Подскажите пожалуйста - распиновка откуда смотрится - сверху лампы или с ножек:

надо смотреть со стороны ног, так-же как и у микросхем

НАЙДИТЕ 10 РАЗЛИЧИЙ!

ничего себе состряпал... :blink: :blink: :blink:
её и запускать не нужно! она и так ничего себе выглядит!
а если серьёзно смотри накал есть? высокое подаёшь? и сколько?

берёшь лампу, переворачиваешь ножками к себе и смотришь!

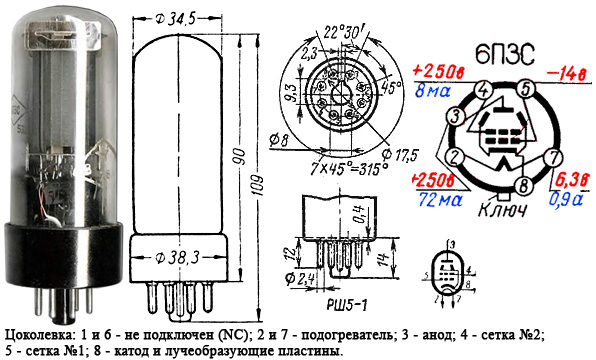

пока на 6П3С смотри, напримере...

через стекло проводки накала просматриваются, можно просчитать... :whistle:
при включения питания 6,3 вольта нагревается лампа и просматривается что нить накала разогрелась. :side:
светится начинает, вот!

должно заработать просто, отодвинь в сторону подумай, где то ошибка, не по схеме а в монтаже, разберись не спеша!! и будет ОК!





у тебя анод сверху лампы, железный колпачок!
