Нужна схема МОЩНЕЙШЕГО ВЧ ГЕНЕРАТОРА!
- Alexander Kobets
-
- Не в сети
Less
Больше
05 нояб 2013 19:57 - 05 нояб 2013 19:58 #11
от Alexander Kobets
Alexander Kobets ответил в теме Нужна схема МОЩНЕЙШЕГО ВЧ ГЕНЕРАТОРА!
На калькуляторе
tel-spb.ru/lc.html
можно высчитать точную частоту, но в твоём случае трудно учесть межвитковую ёмкость, поэтому используй частотомер :-)
Последнее редактирование: 05 нояб 2013 19:58 пользователем Alexander Kobets.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- Rrenovatio
-
Автор темы
- Не в сети
Less
Больше
- Сообщений: 2505
- Спасибо получено: 78
05 нояб 2013 20:02 #12
от Rrenovatio
Rrenovatio ответил в теме Нужна схема МОЩНЕЙШЕГО ВЧ ГЕНЕРАТОРА!

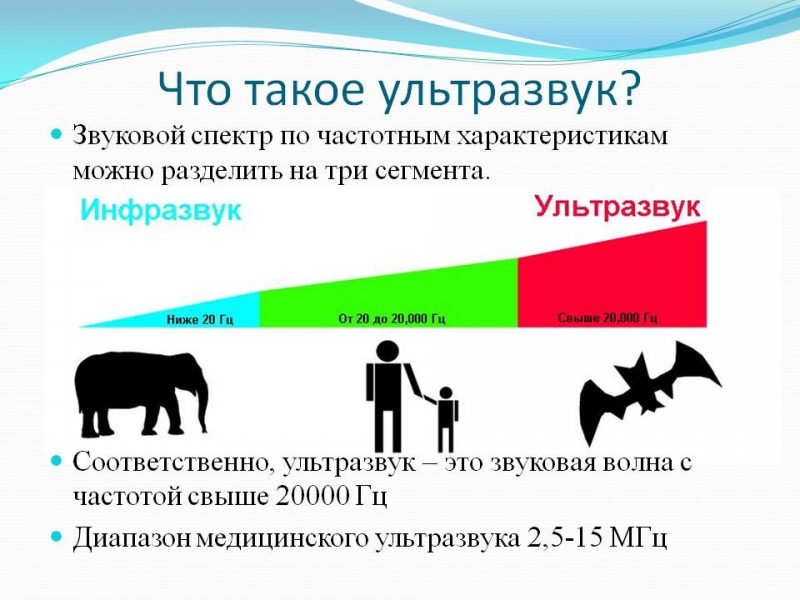

а и ещё: Эхолотные вибраторы 50 кГц!
частотомер не прокатит!!! :sick: сначала нужно подключить, точнее собрать!
затем подключить генератор! настроится на резонанс катушки!
и только потом замерить частотомером её частоту!
но генератора у нас пока нет!
его нужно ещё состряпать...
частотомер не прокатит!!! :sick: сначала нужно подключить, точнее собрать!
затем подключить генератор! настроится на резонанс катушки!
и только потом замерить частотомером её частоту!
но генератора у нас пока нет!
его нужно ещё состряпать...
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- Rrenovatio
-
Автор темы
- Не в сети
Less
Больше
- Сообщений: 2505
- Спасибо получено: 78
05 нояб 2013 20:09 - 05 нояб 2013 20:21 #13
от Rrenovatio
Rrenovatio ответил в теме Нужна схема МОЩНЕЙШЕГО ВЧ ГЕНЕРАТОРА!
Последнее редактирование: 05 нояб 2013 20:21 пользователем Rrenovatio.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- Alexander Kobets
-
- Не в сети
Less
Больше
- Сообщений: 294
- Спасибо получено: 6
05 нояб 2013 20:28 #14
от Alexander Kobets
Alexander Kobets ответил в теме Нужна схема МОЩНЕЙШЕГО ВЧ ГЕНЕРАТОРА!
Ты ещё на всякий случай учти мощность нагрева трубы, ведь катушка будет греться как спираль утюга. Внутри трубы можно поставить вентилятор, чтобы воздух гнал, или подвести нагнетатель со стороны.
Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
- Rrenovatio
-
Автор темы
- Не в сети
Less
Больше
- Сообщений: 2505
- Спасибо получено: 78
05 нояб 2013 20:30 - 05 нояб 2013 20:34 #15
от Rrenovatio
Rrenovatio ответил в теме Нужна схема МОЩНЕЙШЕГО ВЧ ГЕНЕРАТОРА!

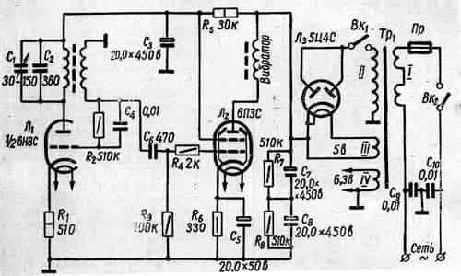

нашёл такую схему:
описание:
Схема ультразвукового генератора для очистки деталей, взятой из книги "Справочник радиолюбителя" т.2 , изд. "Техника", Киев, 1970.
Прибор для ультразвуковой очистки и промывки мелких деталей. Прибор состоит из генератора электрических колебаний ультразвуковой частоты. Задающий генератор собран на лампе Л1. Рабочая частота генератора 18 кГц. Конденсатором С1 частоту можно плавно перестраивать в пределах 16-20 кГц. Усилитель мощности собран на лампе Л2. В ее анодную цепь включена обмотка возбуждения вибратора, намотанная на каркасе диаметром 15 мм (длина намотки 120 мм провод ПЭЛ 0,41, число витков 600). Внутрь каркаса помещен излучатель ультразвуковых колебаний - ферритовый стержень от обычной магнитной антенны. Прибор работает от сети переменного тока и потребляет 80 Вт при выходной электрической мощности 10-12 Вт. Выпрямитель собран по однополупериодной схеме на лампе Л3, анодное напряжение равно 500В.
но нужно что то по мощнее... :evil:
описание:
Схема ультразвукового генератора для очистки деталей, взятой из книги "Справочник радиолюбителя" т.2 , изд. "Техника", Киев, 1970.
Прибор для ультразвуковой очистки и промывки мелких деталей. Прибор состоит из генератора электрических колебаний ультразвуковой частоты. Задающий генератор собран на лампе Л1. Рабочая частота генератора 18 кГц. Конденсатором С1 частоту можно плавно перестраивать в пределах 16-20 кГц. Усилитель мощности собран на лампе Л2. В ее анодную цепь включена обмотка возбуждения вибратора, намотанная на каркасе диаметром 15 мм (длина намотки 120 мм провод ПЭЛ 0,41, число витков 600). Внутрь каркаса помещен излучатель ультразвуковых колебаний - ферритовый стержень от обычной магнитной антенны. Прибор работает от сети переменного тока и потребляет 80 Вт при выходной электрической мощности 10-12 Вт. Выпрямитель собран по однополупериодной схеме на лампе Л3, анодное напряжение равно 500В.
но нужно что то по мощнее... :evil:
