Нужна схема МОЩНЕЙШЕГО ВЧ ГЕНЕРАТОРА!

ИЛЬЯ слушай ты в катушках мастак... давай я со своей катушки индуктивность замеряю... и потом мы определимся на какую частоту ГВЧ собирать... :lol:

если не секрет- для какой цели. Просто нагреть чего или для связи?
Если для связи- какая модуляция?

Я думаю надо исходить из того какие генераторные лампы добыть можно. Они ведь не дешевые

Да не... не секрет! :silly: я ж писал такой как на «Элдридже» :evil:
значит смотри: индуктивность я замерял! есть хороший приборчик...

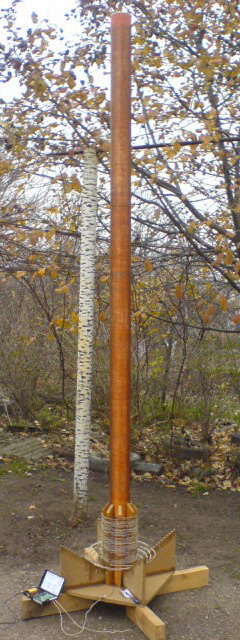

360 мГн (миллигенри) не путай не мкГн! общее сопротивление катушки 768 - 770 ом... диаметр 100 мм. длинна 3000 мм. сколько витков фиг его знает... думаю не важно, провод 0.29!
Нужно по индуктивности пробить на какой частоте она будет работать?
что бы затем уж генератор состряпать!

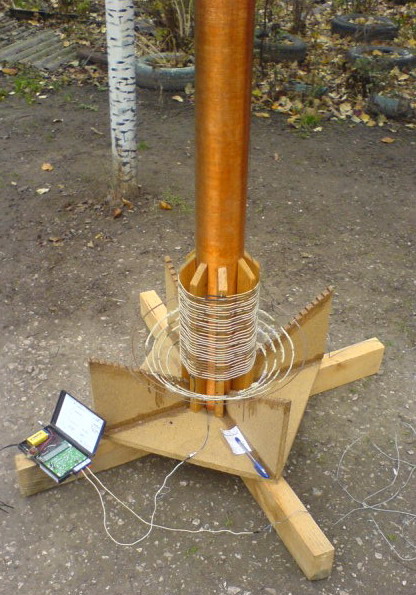

катушка связи пока в раздумии... это пока так для проверки... :whistle:

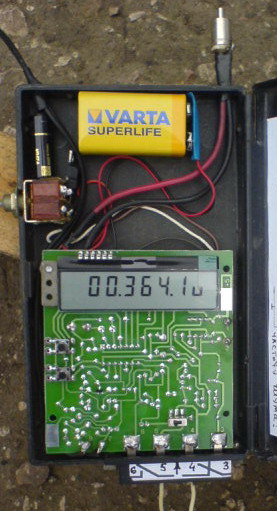

приборчик: её индуктивность!



ну как?

По моим расчётам, индуктивность 360 мГн слишком большая для ВЧ. С конденсатором 27пф получится колебательный контур с резонансом около 50КГц. Меня смущает, что реактивное сопротивление катушки на этой частоте целых 113КОм. Мне кажется, это многовато.
Использую tel-spb.ru/form.html
Чтобы получить идеальный контур, подгоняем рективное сопротивление конденсатора на частоте F под реактивное сопротивление катушки на той же частоте.
Ещё один калькулятор tel-spb.ru/lc.html

Alexander Kobets конденсатора не будет!
не то что б совсем не будет... просто навесного не будет!
у самой катушки уже есть какая-то ёмкость!
поэтому генератор нужен подстроечный ну что б можно было для удобства ручкой перестраиваться... ну настроится нужно будет точно на частоту работы катушки! вобщим как то так. :dry:
да и высчитать нужно как бы поточнее... кондёр в 27 пф сильно уж по частоте уводит...
а и ещё, что или кто у нас может работать с эфирного на такой частоте?
наверное подводники??? у них кажисть 18 кГц... хотя и ниже опускаются:
With a transmitted signal as low as 82 Hz or 0.000082 MHz!!! жесть!
ну это что б уши им не закрыть так на всяк случай!
