проблема с ИК-светодиодами

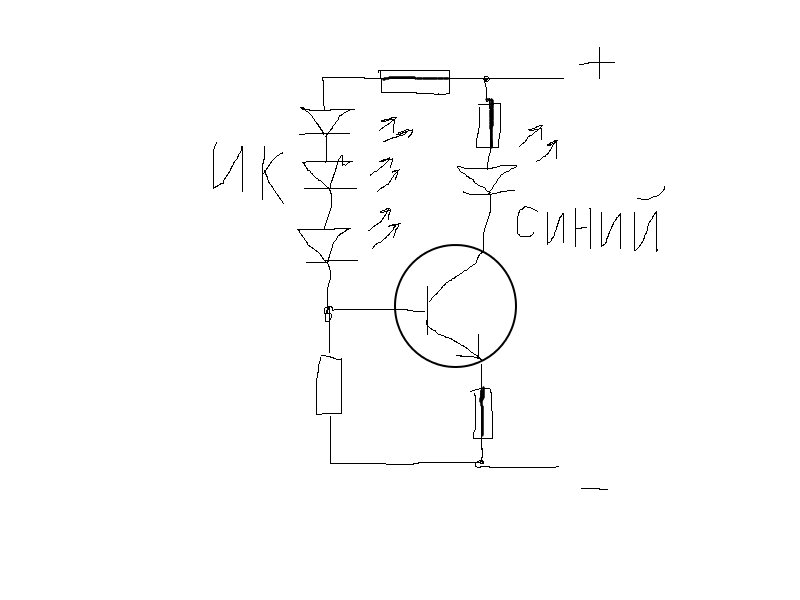

по сути тебе надо контролировать ток. можно так. сильно на твою цепь влиять не будет

Было время обдумать варианты. С последовательным включением линеек при напряжении БП 19,4 В. должно быть погорячился. Т.е. теоретически они работать будут, но на практике, наверное, будут работать очень плохо. Запас по напряжению всего 0,2 В. (16 св диодов х 1,2 В. = 19,2 В). Если у БП, по различным причинам, чуть понизится напряжение - линейки могут потухнуть. Если повысится - начнут выгорать. Диоды не линейные, не как резисторы. Вот говорится, напряжение диода 1,2 В. Что это значит? Это говорит о том, что при этом напряжении он начинает светится. А при этом напряжении и токе в 0,05 А. он светится на полную мощность. Начинаем увеличивать ток диода. Ток возрос в 2 раза (к примеру) а напряжение на диоде повысится незначительно, может на 1 - 2 десятых Вольта. Точные данные можно найти в нете, но это не суть вопроса. Или наоборот мы, в наглую, повышаем напряжение на диоде на каких нибудь 0,3 - 0,5 В. а ток, при этом, возрастёт в десятки раз, со всеми вытекающими последствиями. Для исключения столь неприятного факта, последовательно с диодами, ставят резистор. Начинает расти ток, согласно того же закона Ома, на резисторе повышается напряжение и он предотвращает рост тока. И чем больше напряжение на резисторе в номинальном режиме, тем точнее он стабилизирует ток диодов. Но, тем больше мощности затрачивается от БП на "нагрев" резисторов. Находят "золотую" середину. Примерно это 20 - 30% напряжения диодов.
Имея 9 св.диодов. их напряжение будет 9 х 1,2 = 10,8 В. Или 8 х 1,2 = 9,6 В. Думаю, что сюда подошёл бы БП 12 - 14 В. Их много, начиная с Вашего на 3 А. и заканчивая зарядными устройствами на 10 А. Желательно стабилизированного и не тиристорного. Ну а к-во линеек можно посчитать по току - 3А./0,05 = 60 шт при полной, 100% мощности БП. Но если вариант синего без транзистора, тогда 9,6+2,7= 12,3 В. и 10,8 + 2,7 = 13,5 Здесь может быть использован БП от ноутбука.
Взвесте, ещё раз - как будете включать линейки. Ну и естественно сообщите.
Варианты сигнализации начерчу несколько позднее. - Для удобства выбора. Было бы не плохо, если б Вы начертили линейку какая она будет. Можно было бы подумать, как разместить детали. Можно и применить детали СМД.

Доброй ночи. Думаю, правильнее включать линейки параллельно, используя синий светодиод в качестве контроля. Много потерь будет на резисторах. Но часть блоков питания уже закуплена. 12В явно мало.
Линейки самые примитивные. Рисунка нет, попробую объяснить на словах. К кабель канале 10×15 сверлятся отверстия по диаметру линз светодиодов. Светодиодов вставляются в отверстия, а вся сборка происходит внутри с помощью пайки или клеммных колодок. Синий диод находится в коробе, что бы пригласить свечение. Питание заводится с торца короба. Завтра сделаю пробную сборку, приложу фото.

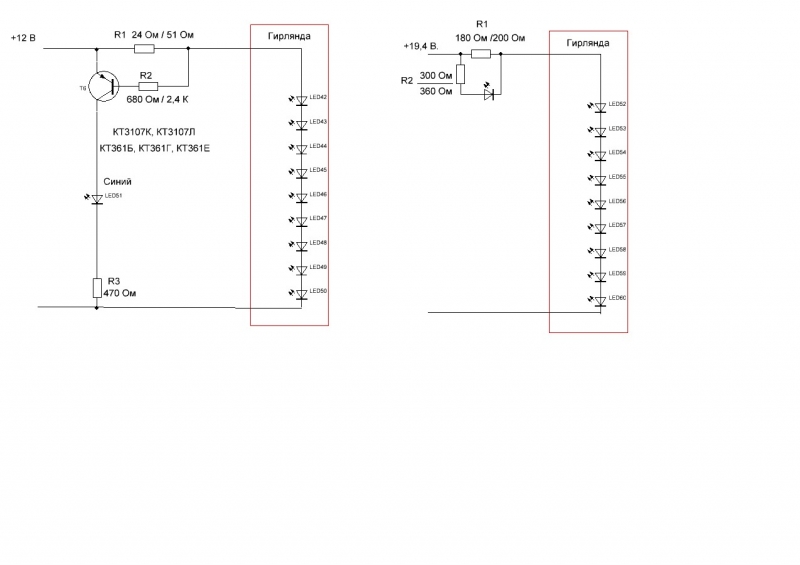

В числителе номиналы резисторов для 9и св. диодов, в знаменателе для 8и.


R1 (правая схема) мощность резисторов 1 Вт. Можно поставить 0,5 Вт, но будет греться. R2 мощностью не менее 0,25 Вт. Более никаких ограничивающих резисторов не нужно.

Спасибо. Как я понимаю, в левой схеме синий будет гореть в случае аварии, а в правой постоянно. Мощность R3 имеет значение? Сегодня соберу, померяю, отпишусь.
