Нескучный двухтактный усилитель класса C

Может я и не прав. Наверно работать будет . Потом посмотрю ещё.

Работал несколько лет. Без шуток! Странная схема с динамической нагрузкой просто мешает пониманию.

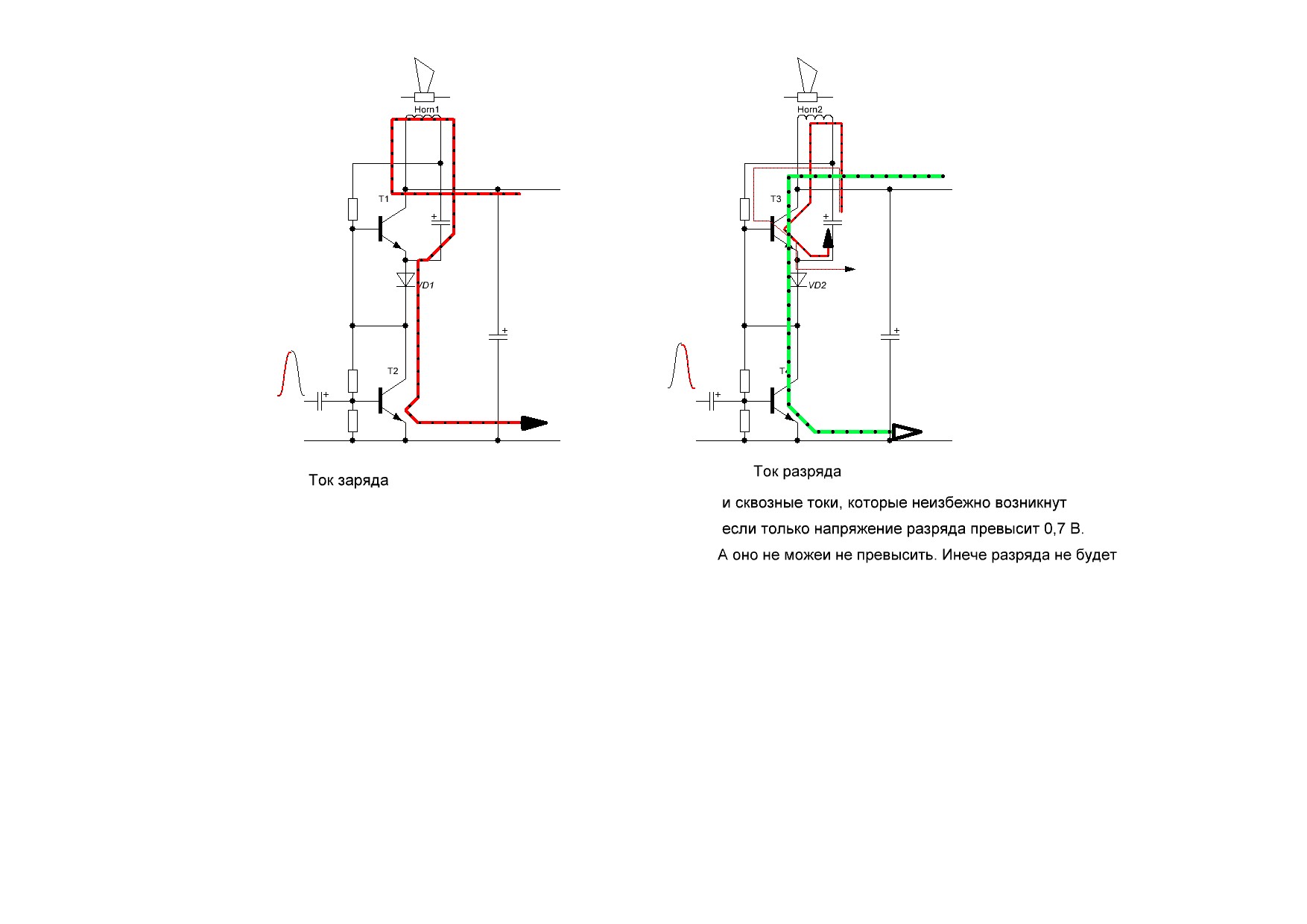

Как понимаю, УНЧ работает так:


0,7 В. это пороговое напряжение т.к. прямое напряжение транзистора КТ315 БЭ 0,7 В. Да прямое непряжение диода (в среднем) 0,6 В. Итого транзистор закрыт, напряжением питания, 0,7 + 0,6 = 1,3 В. Если напряжение на кондёре будет менее или равно 1,3 В. кондёр не разрядится т.к. транзистор не откроется. Но что интересно - заряжаться конденсатор будет сразу, практически от нуля. Другими словами мы пренебрегаем 1,3мя В. в выходном сигнале УНЧ. - это, для нас будут мелочи - выходной сигнал много больше по величине и эту маленькую ступеньку мы не услышим.
Ну а для любопытства "прикинем" какой же нам нужен ток для заряда кондёра до пороговой величины? Берём страшно сложную формулу I = U/R Подставим значения - 1.3 / 8 = 160 мА !!! (это только до порога). Ну и за одно, чисто из любопытства, посчитаем выделяемую мощность. - Аж 0,211 Вт. Не может транзистор работать с 2я предельными величинами. Здесь (хотя мы ещё не услышали ни звука) два параметра превышены почти в 2 раза.
Лично я верю Вам, что у вас был УНЧик на 2х транзисторах. Наверное Вы просто ошибаетесь 315 и 361 с виду ни чем не отличаются, возможно схема УНЧ была несколько другой.

Пробовал начертить предполагаемые осциллограммы - там такая ерунда с зарядом и разрядом да ещё + ступенька, в общем жуть. Бросил - терпения не хватило, да и утро опять, блин, приближается.

Ни какой АЧХ у этого усилителя наверно и нет, и работает он в импульсном режиме с широтно-импульсной модуляцией идущей с компьютера. Попробуйте подключить на вход этого усилителя звук от нормальной аудио-системы, и скорей всего ни чего кроме треска не услышите.
