"Чистая синусоида"

Микроконтроллер - прошивка - мечта! :think:
smoker всё это замудрено, а попроще: расшифруй работу схемы выше!!!
как там получилось синусоидальное напряжение...???
может можно обычным трансом отделаться без этого "МШ" магнитного геморроя...
ааа??? скажем так моторчик то работает но шумит гад! и обороты явно не его... завышены и не слабо!!! и теперь это гудение да по всем трубам... УХ ОРКЕСТР... :violin: особенно ночью... :lol:

Возникла идея. Набрал на яндексе "преобразование прямоугольных импульсов в синусоидальные"

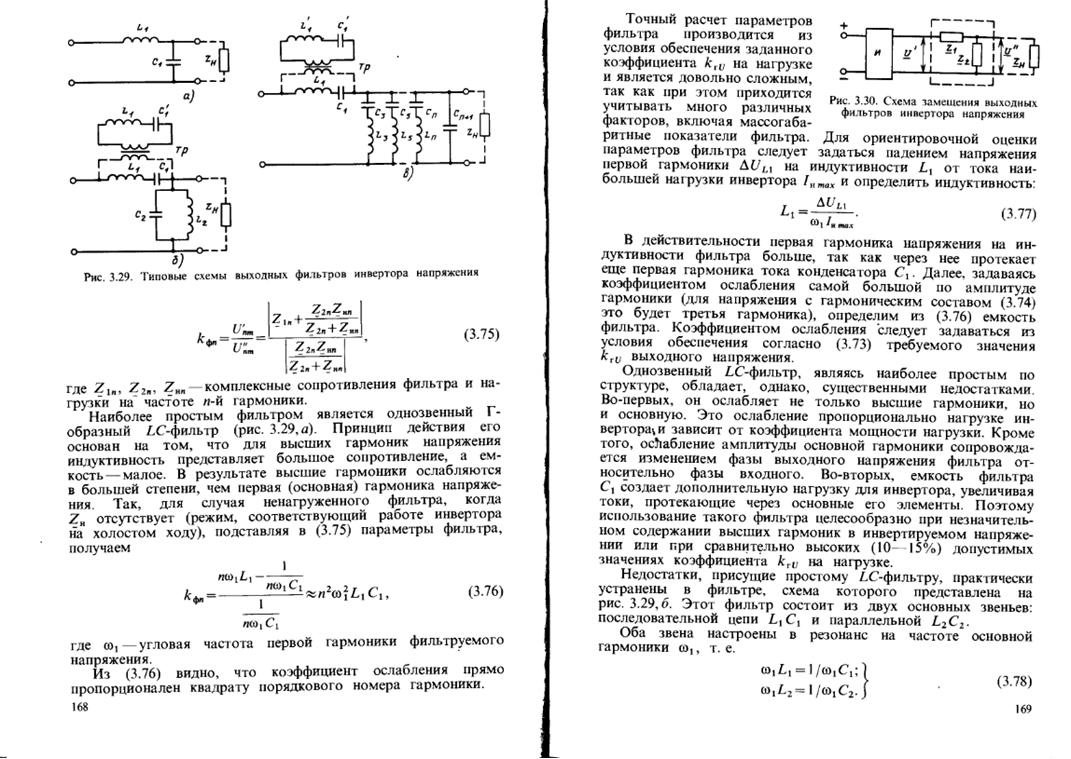

И получил следущее: Оказывается в дорогих инверторах тот-же прямоугольник, но на выходе стоят фильтры. Пример расчета фильтров в прикрепленке.

Вот еще информация к размышлению:
www.kedr-npp.ru/schemes/gotlib_p ... 60Gz.shtml

А вот еще.
www.rlocman.ru/i/Image/2010/01/10/MK105.gif
Смотри как из прямоугольника медленно и печально синус получают

По первому - эти фильтры не спасают... только теория,.. на практике не работает!!! Проверял...
подставлял... менял... всё это осталось только как должно быть, но не более того!
По второму - чистый меандр, синусом там и не пахнет... кондёр на 2.0 мкф ставлю даже шунт на
Амперметре становиться красный... а стрелка улетает за пределы разумных показаний шкалы... а там аж 3.0 мкф...
А вот в третьем что то есть... но это пол схемы, а как дальше??? питание 9V - это хорошо...
аккумулятор 12V, ставим кренку или стабилитрон на 9V... (решение вопроса с изменением частоты при падении напряжения... ) и дальше :think:
