Индукционная печь - рабчая-ли схема?

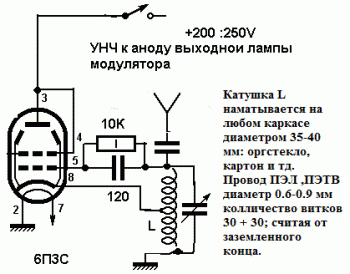

а вот воще разжёвано... но уверяю это точно работает :evil:
forum.cxem.net/index.php?showtopic=89114




у меня на черенке витков 40 было... 20 + 20 кажется так!

отвёртку ради прикола в катушку втыкал, на глазах краснела и довольно таки сильно... но я тогда как то об этом не задумывался, просто по прикалываться!!!
не больше!


а теперь представь таких каскадов четыре!!!
я ж написал HAAportal отдыхает...

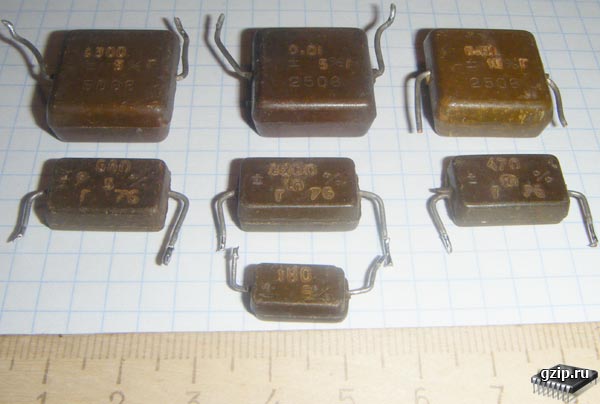

конденсатор такого типа был.

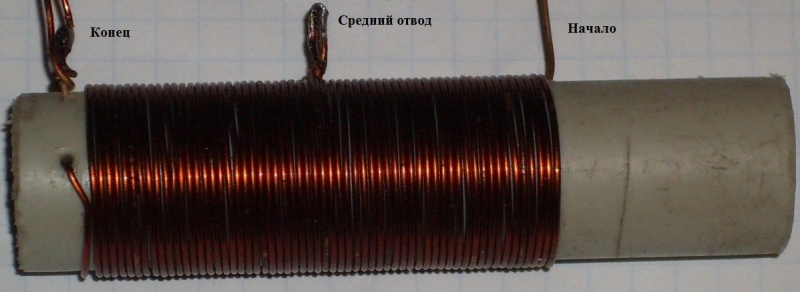

катушку можно так...

О, ссылка в посту 71 вообще сокровище! Сам сейчас искал ненаходил.

Сравнивал сейчас подключение 6п3с и г807 в схемах выходных каскадах - есть различия - в г807 вторая сетка тоже используется как управляющая, а не для гашения движения выбитых из анода электронов как это используется в 6п3с - это моё мнение, могу ошибаться.

Zistor хочу внести ясность на счет сеточного смещения. тут минус на сетке получается за счет сеточного тока. так называемое сеточное детектирование. чем больше амплитуда сигнала на сетке, относительно катода, те больше получается выпрямленного сеткой напряжения. ведь сетка-катод, ведут себя как диод, сетка выполняет роль анода.
к стати это обеспечивает некоторую стабилизацию амплитуды сигнала на выходе каскада.
если генерации нет напряжение на сетке(я имею в виду постоянную составляющую) около нуля, анодный ток большой должен быть.
когда возникает генерация, сетка выпрямляет, на ней появляется минус. анодный ток должен упасть.
так проще всего судить о генерации. и наверно правильней, в отличие от неонки.

О, ссылка в посту 71 вообще сокровище! Сам сейчас искал ненаходил.

не забудь анод заземлить по высокой частоте, через конденсатор.

сетка до красна раскалятся не должна. для лампы вредно.
так обычно с экранной сеткой бывает, если анод отсоеденить.

синее свечение нормально. это светятся остатки газа, силньно ионезированые электронами.

Думаю попробовать собрать на кп904 вместо лампы. На следующей неделе может приобрету такой если цена будет в норме, а то их толкают от 200р до 600р за штуку.
