Индукционная печь - рабчая-ли схема?

Вячеслав пишет: Zistor, на разные лампы на сетку разный минус для запирания надо, в теликах это было -60В если мне не изменяет память.

Вячеслав, а я правильно сейчас догадываюсь, что -60V обязательно от постороннего источника тока? Тоесть не как у транзисторов - базу с эмитером слепить и он закроется.

Лампы г807.
Вот характеристики:

Напряжение накала, В 6.3
Напряжение на аноде, В 600
Напряжение на второй сетке, В 300
Напряжение смещения на первой сетке, В -20
Ток накала, мА 900+-90
Ток анода при напряж смещ на первой сетке -20 В, 100мА
Ток анода при напряж смещ на первой сетке -29 В, 36мА
Ток второй сетки при напряж смещ на первой сетке -20В, 20мА
Ток второй сетки при напряж смещ на первой сетке -29 В, 4мА
Крутизна характеристики, мА/В 10
Крутизна характеристики при напряжении на аноде и второй сетке 250 В и напряжении смещения на первой сетке -14 В, мА/В 5.9
Выходная мощность в режиме генерирования на частоте 120 МГц, Вт 40
Выходная мощность на частоте 15 МГц при токе анода не более 100 мА, токе первой сетки около 6 мА, напряжении на второй сетке 200 В и сопротивлении в цепи первой сетки 10 кОм, 33Вт

Естественно не закроется, даже характеристики пишут что при "-14В" измеряют усиление, наверное это его рабочая характеристика, середина крутизны графика усиления.

А берётся от отдельной намотки трансформатора, т.е. доп. отрицательное питание.

луче бы ты 6п3с заказал... :blink:

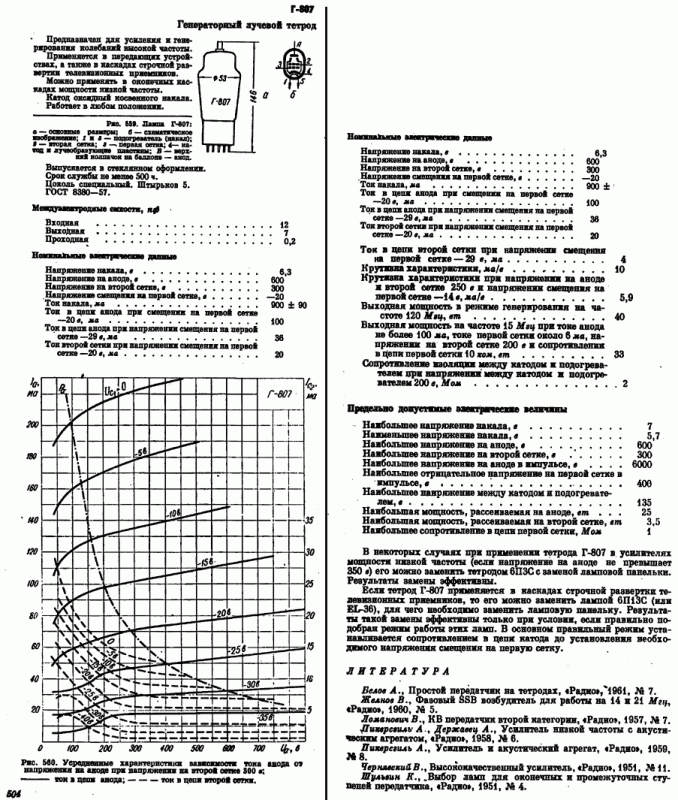

heavil.ru/wp-content/uploads/2011/10/g807.gif

хотя характеристики не слабые... должна рулить! 6п3с делает!!! :whistle:
причём легко...
нужно менять схему включения!!!
понимаю не охота переделывать, КИРОГАЗ - собери один каскад и потом посмотришь...!
только так!
