"Чистая синусоида"

нет - это не то... сварщик вращая ручку на сварочнике регулирует ток,..
при этом движется верхняя часть сердечника(железо), .. выдвигается с катушки
ток падает... приближается (входит в катушку) ток растёт...
это как в кинотеатрах, помнишь... свет плавно тух... такая же хрень, только маленькая...
выдвигается - тухнет, входит - загорается! или наоборот... точно не помню!..
наверное всё таки наоборот!!! выдвигается катушка становится типа - проводник и
свет естесно загорается... входит - получается типа индукция "магнит" и значит тухнет!
это сейчас стоят электронные регуляторы,.. а тогда были индукционные...
сам когда то разбирал... давно было...
здесь понятно: транс первый - это железо! а вот второй с этой магнитной хернёй... и наверное феррит... какой то резонансный... ведь смотри как пишут...:
Трансформатор Т2 с магнитным шунтом - готовый от стабилизатора напряжения С-0,09.
Первичная обмотка расположена на ненасыщаемой части магнитопровода, вторичная - на той части, которая входит в насыщение.
Смотри как: НАСЫЩАЕМАЯ И НЕНАСЫЩАЕМАЯ!!!
во блин... пополам разорванная что ли...
НЕ ВЪЕДУ Я!
увидеть бы хоть одним глазком! тогда бы понял а так тёмный лес!

или наоборот....
капец! во попал...
www.radio-portal.ru/index.php/la ... 0-12-12-17

Никакое там не кольцо, в старых стабилизаторах не стояли кольца. А стояли какие-то резонансные трансформаторы, которые позволяли стабилизировать напряжение ~220 вольт (тоже для меня НЛО ).
Вот еще схема без "особенных" трансформаторов.

Гут! такой не было...
в принципе всё похожее, только у тебя там мультик на микросхеме к561лн2...
а тот который я собираю на кт315х...
жаль только что выходной каскад такой же ... кондёр и всё...
всё тот же меандр... (модифицированная синусоида)
а как взять синусоиду??? вот главный вопрос!
самый главный!!!

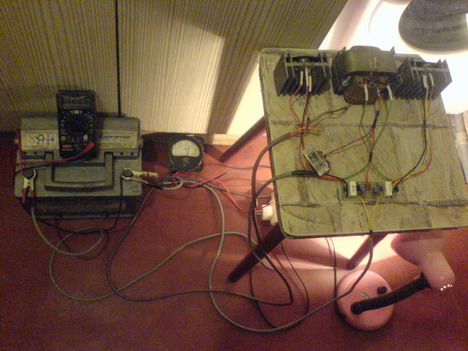

Народ! вообщим преобразователь запустился сразу без всяких там настроек...
- характерное гудение транса как 50гц... вообщим частоту замерить нечем но гудит как переменка
по звуку слышно... с частотой думаю что нормально...
НО есть одно но... ток гребёт в режиме холостого хода - 3А, а вот это я думаю что не совсем хорошо...
слишком уж многовато будет... хотя не знаю!!! грешу на трансформатор...
всё равно буду перематывать так как нужно корректировать...
кто что думает по данному вопросу???
Спасибо за отзывы!..
Транс перемотал, напряжение подкорректировал... на выходе переменка 220 вольт.
но ток по прежнему 3А,..
и ещё... что за прикол по резисторам 15 ом и 30 ом... почему не оба одинакового сопротивления??? так как там где 15 ом сильнее греется транзистор!
и ток соответственно выше: то есть второе плечо где 30 ом стоит - работает с током горазда меньшим что первое плечо??? а значит оба плеча работают с разными токами...

а это по моему не есть Гут! я думаю что должна быть асимметрия!!!
дальше грузим обычную лампу накаливания на 60 ватт - ток растёт до 6А...
и падает напряжение до 180 вольт??!!?? пробовал на выход ставить конденсаторы...
не годится они тоже берут нагрузку и гасят напряжение... ставил 10 потом 4 и 2 мкф.
не то - эта схема не рассчитана на выходную ёмкость....
или же мощность трансформатора низкая... и соответственно посадка по напряжению...
кто сталкивался??? просьба разъяснить ситуацию!!!
кстати резисторы греются реально... мощность можно поднять с 5 ватт на 10 хотя и эти работают но горячие... палец не удержишь, но припой не плавится... пока оставляю как есть! попробую другой транс... помощнее... со стабилизатора какого нибудь!
