"Чистая синусоида"

Rrenovatio
Автор темы
Не в сети

Больше

25 март 2012 08:33 #386 от Rrenovatio

Rrenovatio ответил в теме "Чистая синусоида"

image missing http://www.radio-portal.ru/media/kunena/attachments/phpbb3/sinus.jpg
вот, идёт вроде синус!
человек срисовывал с реально рабочего устройства!!!
он им бритву питал :side:

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Rrenovatio
Автор темы
Не в сети

Больше

25 март 2012 08:38 - 25 март 2012 08:38 #387 от Rrenovatio

Rrenovatio ответил в теме "Чистая синусоида"

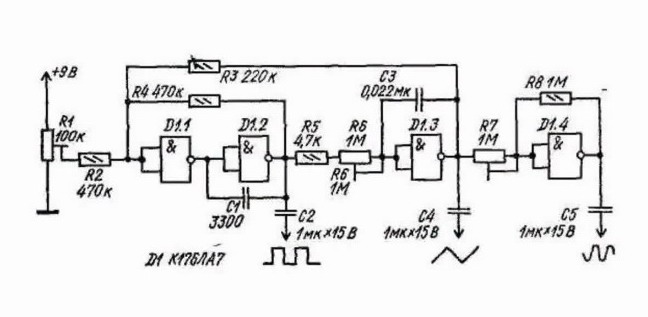

вот та же схема, только в другом ракурсе:


Последнее редактирование: 25 март 2012 08:38 пользователем Rrenovatio.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

Rrenovatio
Автор темы
Не в сети

Больше

25 март 2012 09:26 - 25 март 2012 09:26 #388 от Rrenovatio

Rrenovatio ответил в теме "Чистая синусоида"

выход будет таким усилителем грузится...

Последнее редактирование: 25 март 2012 09:26 пользователем Rrenovatio.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

ИЛЬЯ
Не в сети

Больше

25 март 2012 10:15 - 25 март 2012 10:16 #389 от ИЛЬЯ

ИЛЬЯ ответил в теме Re: "Чистая синусоида"

Rrenovatio пишет:

вот та же схема, только в другом ракурсе:

ВСЕ-таки логические элементы лучьше по прямому назначению использовать, а автогенератор на транзисторе собрать. схему я ранее приводил

Последнее редактирование: 25 март 2012 10:16 пользователем ИЛЬЯ.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.

ИЛЬЯ
Не в сети

Больше

25 март 2012 10:18 - 25 март 2012 10:22 #390 от ИЛЬЯ

ИЛЬЯ ответил в теме Re: "Чистая синусоида"

вот номиналы резисторов фазоздвигающей цепочки 1-5ком.
кондеры по 0,15, примерно


Последнее редактирование: 25 март 2012 10:22 пользователем ИЛЬЯ.

Пожалуйста Войти или Регистрация, чтобы присоединиться к беседе.
