"Чистая синусоида"

ИЛЬЯ автогенератор на транзисторе, там меандр чистой воды, я же хочу
на выходе получить синус, понимаешь, в этом то и есть прикол! :whistle:
что положишь то и возьмёшь... :lol:
меандр дашь, его и получишь...
автогенератор на транзисторе не прокатит!
:silly:

Rrenovatio пишет: ИЛЬЯ автогенератор на транзисторе, там меандр чистой воды, я же хочу
на выходе получить синус, понимаешь, в этом то и есть прикол! :whistle:
что положишь то и возьмёшь... :lol:
меандр дашь, его и получишь...
автогенератор на транзисторе не прокатит!
:silly:

ошибаешся это классическая схема, еще с ламповых времен.
сам не раз применял. она проще, чем с мостом Винна.
возбуждение происходит на той частоте, на которой фазоздвигающая цепочка, здвигает фазу на 180 градусов.

А вот ты схему привел, это так называемый функциональный генератор. Сначала получается меандр, преобразуется в треугольник. А уж потом треугольная форма преобразуется в синус.
Наладить такую схему куда сложнее.
Та схема которую я привел запускается с пол пинка. Только режим транзистора выстови по постоянному току, чтоб на коллекторе пол-питания было, и генерация обеспечена

Если сможешь выложи полную!
и в крупном плане, на той даже номиналов не видать...

рисовать нечем
а что тут выкладывать обычный каскад, с общим эмитером. выход (коллектор) с входом (база) соеденены, через RC фазоздвигающую цепочку. резисьоры в ней килоом по 5 - 10, кондеры около 0,15(для 50гц). резистор в коллекторе 1ком. забыл нарисовать смещение на базу, резистор около 150ком, включенный между базой и коллектором. подбереш его, чтоб на коллекторе пол-напряжения питания было.
на выходе эмитерный повторитель,резистор в эмитере 500 ом. транзисторы практически любые маломощные, работать будут.

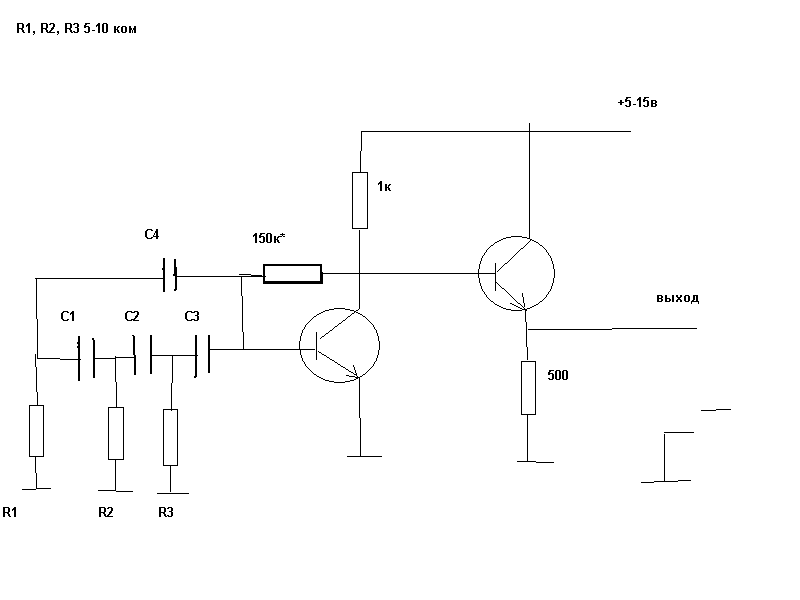

вот нарисовал.
кондеры, подобрать надо, примерно все по 0,15 для 50гц.
