Часы-радио Casio RT-100

Кстати, часы casio а по фоткам китай конкретно. Я не говорил что синий в паре с черным, я говорил что черный это общий провод, а просто с двумя диодами должны быть две обмотки одинаковые по количеству витков !!!!!!!!, или у тебя там три напряжения ????? Что для японско-китайской игрушки в общем-то многовато. Реально нужно посмотреть соединяются ли между собой два диода к которым идут белый и желтый провод. С синим все понятно - это отдельное напряжение питания , а белый и желтый могут давать одно напряжение или два, в чем я очень сомневаюсь учитывая, что количество витков в двух обмотках одинаковое. Честно сказавши запустить твои часы - раз плюнуть . даже двумя батарейками можно попробовать. Но лучше двумя независимыми блоками питания, скажешь соединяются диоды или нет и скажу как.

В таких часах применяется двухполярное питание +12В и -12В для питания часов и индикатора, и 6В для питания самого приемника. Зимой приносили на ремонт подобный приемник (тоже сгорел трансформатор), а батарейка служит для резервного питания часов при отключении от сети.

Smoker посмотрю обязательно, но сейчас некогда, недельки через 2. Про 12 и 6 в понятно, но куда их подключать, оказывается там такие слдожности. Smoker следи за форумом, пожалуйста!!! я обязательно посмотрю, отвечаю!!

gutor пишет: В таких часах применяется двухполярное питание +12В и -12В для питания часов и индикатора, и 6В для питания самого приемника. Зимой приносили на ремонт подобный приемник (тоже сгорел трансформатор), а батарейка служит для резервного питания часов при отключении от сети.

Судя по количеству витков +12 -12 и 18 вольт , так как две обмотки с одинаковым количеством витков а на одной в полтора раза больше. Так что не пляшет что-то . У меня часов с большим светодиодным индикатором собралась маленькая кучка, правда все First - Китай для Австрии. И везде только одно питание. Кстати зачем там + - 12 ?

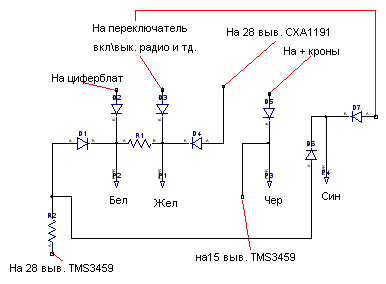

Наконец-то я посмотрел плату и, чесно говоря, ничего не понял. Выкладываю рисунок. Smoker если не затруднит, глянь. Все диоды чего то в одну сторону. Куда там электричество идет, не понимаю, от чего часы работали. Можно конечно посмотреть на схему трансформатора, трансформ. тоже ведь не простой(вкладывал выше).
